锂电池火灾预警系统方案

锂电池火灾预警系统方案

锂电池现在大量应用于手机，汽车，储能等各种电子机电产品中。锂电池本身的不稳定和易燃烧，给锂电池的生产储存流通使用带来很大的风险。

现在在锂电池的火灾预警这一块，整个行业都是一片空白。我司针对锂电池不稳定易燃的特性，开发出一个锂电池火灾预警模块。

单个锂电池起火之前，温度升高，产生异味，会产轻量的烟雾（烟感探测不到）下沉飘出，随着烟雾越来越浓，最后开始燃烧爆炸。针对以上情况，选取合适的传感器来探测锂电池异常，当传感器一发现异常，通过无线转输，上报给对应的管理人员，对应管理人员再采取措施。

单个锂电池温度升高到起火的这一个过程会有难闻的味，及冒出小烟。本模块通过监测空气中的 PM2.5/PM10,TVOC,CO空气质量的传感器。当PM2.5/PM10,TVOCS，CO,温度有异常升高的情况进行报警。

我司针对锂电池做了一套火灾预警系统，本系统有传感器，转输单元，报警平台三部分组成。

传感器使用了气体传感器和红外矩阵测温传感器，气体传感器通过检测PM2.5/PM10,TVOCS,CO2等成份的异常升高来判断是不是锂电池开始失效，

红外矩阵测温传感器用于检测锂电池表面的温度变化，来判断是不是锂电池开始失效。

在本系统中转输单元使用了有线跟无线相结合的方式，红外测温传感器数据量比较大，使用以太网转输，锂电池失效探测传感器数据量比较少，

支持无线LoRaWAN和有线RS485转输。

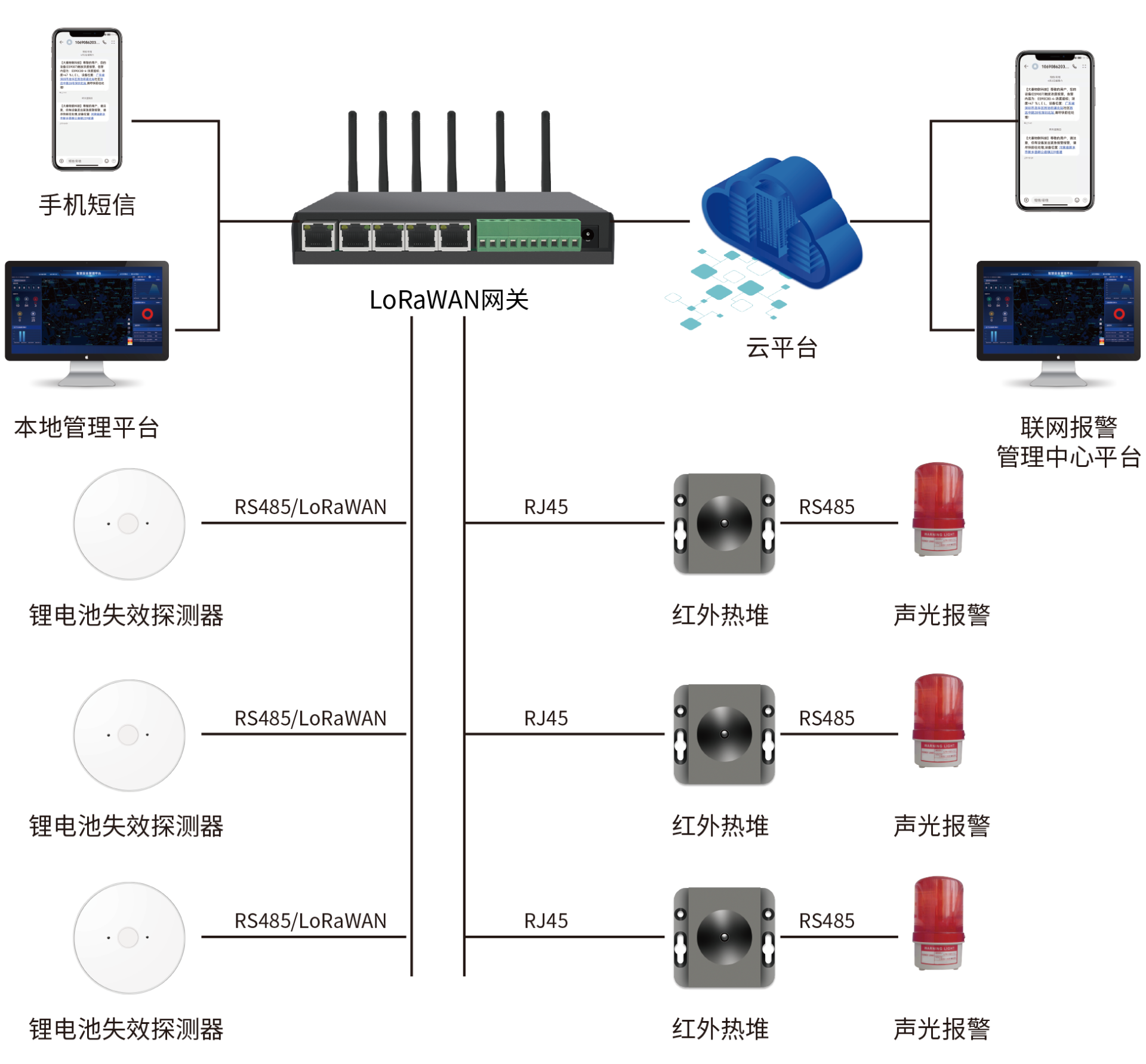

报警平台包括本地报警，云平台，手机APP等几部分。其系统框图如下：

锂电池在生产时，有很多不确定性的因素倒至锂电池起火，因此在生产过程中监测锂电池的温升和颗粒物。当这两项的参数有变化，马上启动报警装置。

锂电池成品仓堆放着生产好的锂电池，锂电池全部包装完整。这一些锂电池无法监测表面温度，只能过颗粒物和异味来判别。

在成品仓安装颗料物和异味传感器，当发现仓库颗粒物和味道异常，马上启动报警装置。

跟储能电池集成到一块，当发现储能电池中的温度，颗粒物，异味突然升高就开始报警。

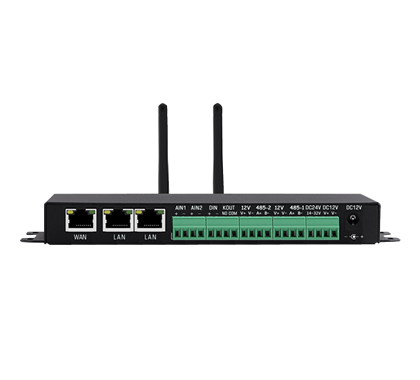

LORA WAN网关是基于低功耗，广域网LoRaWAN协议的物联网级网关路由器，为物联网设备捍供低功耗的，可移动的，安全的本地双向无线通讯服务，支持LoRa,2G/3G/4G/5G,WIFI和GPS多种无线通讯功能。LORA WAN网关采用星型架构设计，前端节点设备通过单跳给多个或单个个LORA WAN网关，实现终端设备和云服务器之间的无线通讯，也可以通过标准的IP连接到云服务器。广泛应用于智慧城市，智慧社区，智慧校园，智慧油田，智慧烟业。。。。。

（点击图片即可到达产品链接）

项目

参数

备注

产品功能

LORA功能

支持标准的LoRaWAN协议

LoRa无信通信上行八个通道，下行一个信道

移动无线功能

支持WIFI热点功能

LTE支持三种模式选择，包国国内，欧洲，美国，国内支持全网通

支持以太网和3G/4G/5G上下行数据回传，支持自动切换。

系统功能

支持国外TTN服务器

支持中/英文界面切换及本地时间设置

支持远程管理员登陆，维护检修

支持MQTT，支持WEB界面管理

支持按键或者WEB操作恢复出厂设定

无线性能

LORA无线通道线

8通道

工作模式

全双工/半双工

LoRa通信速率

292bps~5.4Kbps

最大发射功率

27dbm

最大接收灵敏度度

-141dbm(SF=12)

工作频段

中国 470MHZ

澳大利亚 923MHZ

美国 915MHZ

欧洲 868MHZ

默认为470MHZ,不同频段需要定制

数据上传

10/100M以太网和3G/4G/5G

默认不支持5G

LTE制式

国内4G支持频段

LTE-TDD : B38/B39/B40/B41 LTE-FDD: B1/B3/B5/B7/B8 TD-SCDMA: B34/B39 UMTS: B1/8 EVDO: 800MHz CDMA1x: 800MHz GSM: 850/900/1800/1900

欧洲4G支持频段

FDD LTE:B1/B3/B5/B8/B20

TDD LTE:B38/B40/B41

WCDMA:B1/B5/B8

GSM： B3/B8

美国4G支持频段

FDD LTE:B2/B4/B12

WCDMA LTE:B2/B4/B5

WIFI

支持802.11a/b/g/n协议，2.4G频段

以太网

支持10M/100M自适应网络通信

产品规格

工作温度

-30℃~65℃

工作温度

5%RH~90%RH

认证

CE/FCC

供电

DC供电，电压为6V~12V

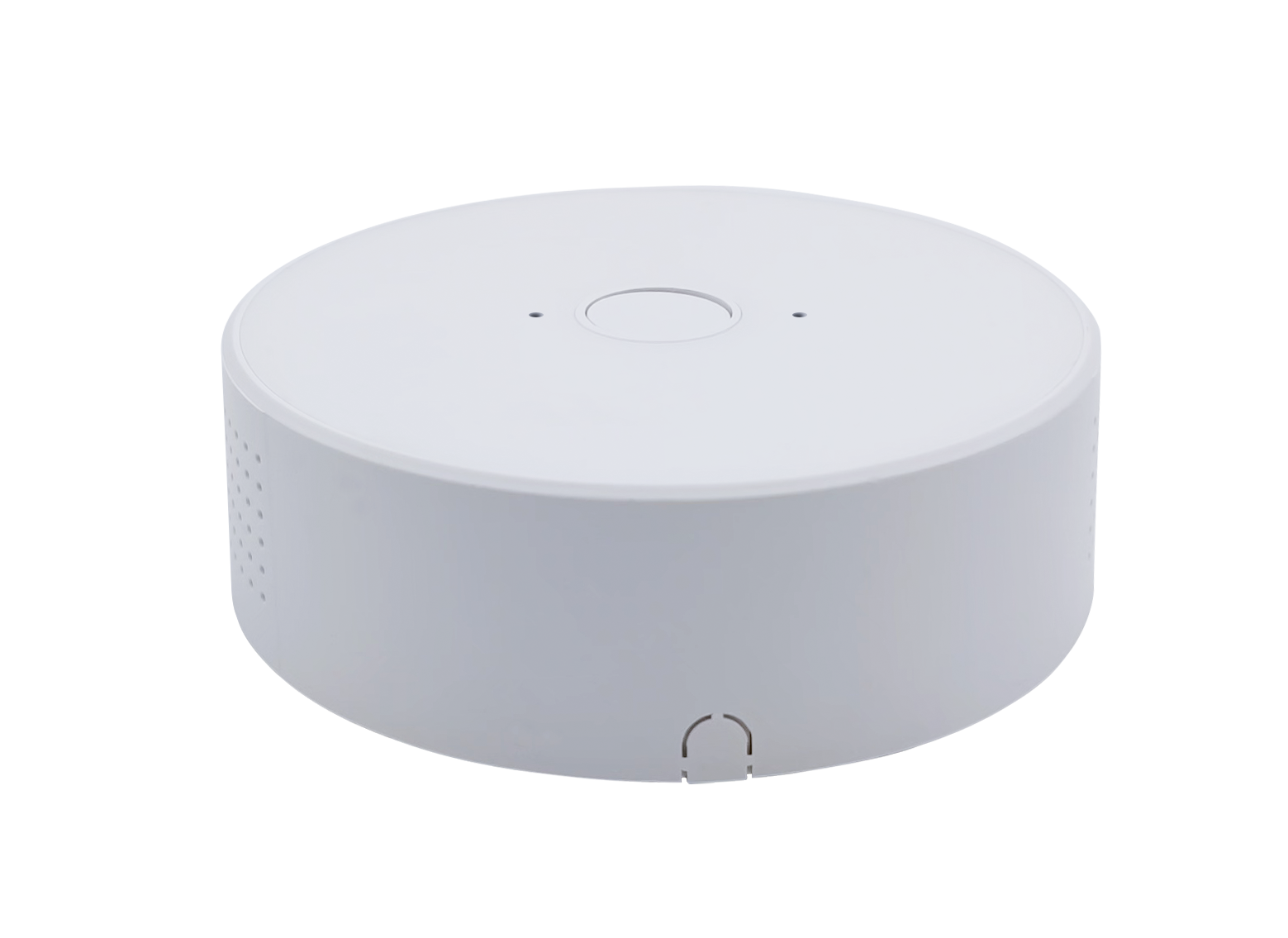

用于监测环境中的PM2.5/PM10,TVOC的含量以及电池的温度。

（点击图片即可到达产品链接）

传感器类型

测量分辨率

测量范围

测量精度

TVOC

1ug/m3

0ug/m3~999ug/m3

±10%

PM2.5

1ug/m3

0ug/m3~999ug/m3

±10%

PM10

1ug/m3

0ug/m3~1000ug/m3

±10%

温度

0.1℃

-40℃~150℃

±0.1℃

项目

参数

备注

工作电压

12V

工作电流

<350MA

预热时间

5分钟

工作温度

-30℃~50℃

工作湿度

15%RH-80％RH（无凝结）

使用寿命

5年(空气中)

通讯方式

RS485/LoRaWAN

重量

150mg

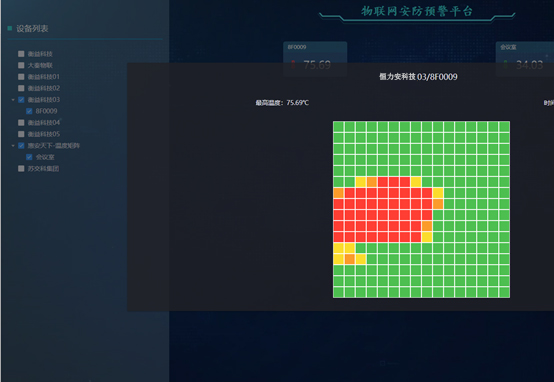

红外热堆报警器使用多点红外传感器，将报警感应部分对准被测物体，可实时 测量出被测物体的温度。感应器检测距离范围区间为0CM~200CM。

项目

参数

备注

测温点阵

有两种规格可选一种是32X32,一种是32X24

测温原理

热电堆测温

测温角度

32X32的测温角度为33°，32X24测温角度为55°X°35

测温范围

50℃~300℃（其它温度要做较准，标定）

有效探测距离

0CM~200CM

工作温度

-20℃~60℃

侦测速度

0.1秒

物联网协议

支持MQTT

对外数据接口

RJ45,RS485和I/O输出二选一

测温误差

在光斑里面，80CM的误差在0.3℃

软件支持

电源

8V~28V

火灾预警，物体表面测温

锂电池生产温度检测，人体测温，配电柜温度检测
