ZH355A 蓝牙BLE5.3模组

产品概述

ZH355A是基于ST的NRG355 SoC设计开发的高性能、低功耗、高灵敏的蓝牙5.2（BLE）模块。它集成了一个嵌入式2.4GHz BLE收发器和PCB板载天线，并提供了一个完整的射频解决方案，无需额外的蓝牙射频设计，可以帮助用户缩短项目开发周期。

ZH355A的应用目标是2.4GHz蓝牙低能耗系统、人机交互设备(键盘、鼠标和远程控制)、医疗和健康设备等。

模块可工作在桥接模式(透明传输模式)。模块启动广播后，已打开特定 APP 的手机会对其进行扫描和对接，成功之后便可以通过 BLE 协议对其进行监控。

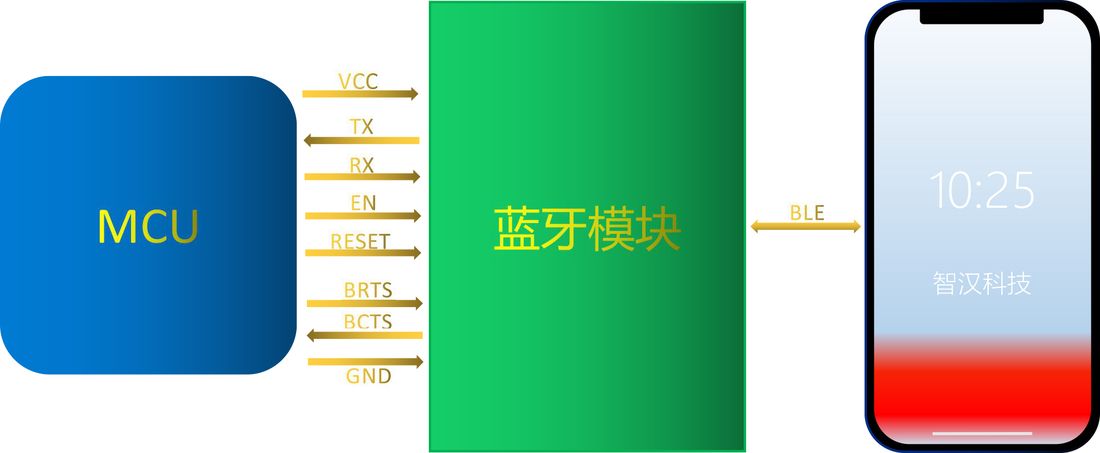

用户 MCU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口 AT 指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过 APP 对模块进行写操作，写入的数据将通过串口发送给用户的 MCU。模块收到来自用户 MCU 串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主MCU 的代码设计，以及智能移动设备端 APP 代码设计。

为了保证程序的稳定性，模块上电520ms之后才开始正常工作；透传大数据时建议在模块连接后5秒开始，建立连接需要等待确认MTU,连接间隔等操作，若此时进行高速透传极易出现丢包或设备卡死现象。

主要特点

1、使用简单，无需任何蓝牙协议栈应用经验；

2、支持配置普通BLE模式、Beacon模式、Eddystone、观察者模式、主从同时模式；

3、支持主从一体模式，最大可连接3个从设备同时被两个主设备连接；

4、默认20 ms - 75ms连接间隔，连接快速，并且 Android 与 IOS 的兼容性好；

5、用户接口使用通用串口设计，全双工双向通讯，最低波特率支持4800 bps，最高支持460800bps；

6、支持AT指令软件复位模块；

7、获取MAC地址，支持 AT 指令修改 MAC 地址（要重新复位后生效）；

8、支持AT指令调整蓝牙连接间隔，控制不同的转发速率（动态功耗调整）；

9、支持AT指令调整发射功率、修改广播间隔、修改串口波特率、修改模块名，详情请查看AT指令表；

10、支持AT指令修改Service UUID；

11、可通过APP发送AT指令；

12、高速透传转发，25 KBytes/s稳定传输（建议不要传输不要占用串口波特率速率的一半时间开销；如115200bps，极限速率12.8KBytes/s，实际建议速率小于6.4KBytes/s；

13、极低工作功耗，模块实测功耗如下：

模式默认配置

1、设备名称：RF-CRAZY。

2、串口波特率：115200(2线串口)。

3、广播间隔：200 ms。

4、连接间隔：20ms - 75ms。

5、UUID默认为128位。

6、广播为可连接模式。

7、设备为透传状态。

8、默认串口接收关闭(发送任意数据唤醒)。

设备状态

1、DEVICE START：设备启动。

2、S-CONNECTED: XX:XX:XX:XX:XX:XX：模块主动连接从设备成功及对方的MAC地址。

3、M-CONNECTED: XX:XX:XX:XX:XX:XX：模块被主设备连接成功及对方的MAC地址。

4、S-DISCONNECTED: XX:XX:XX:XX:XX:XX：断开的从设备及MAC地址。

5、M-DISCONNECTED: XX:XX:XX:XX:XX:XX：断开的主设备及MAC地址。

6、CONNECT TIMEOUT：连接设备超时。

7、BUSY...：设备繁忙，请等待设备处理完当前任务。

8、WAKE UP：串口唤醒。

9、DEVICE ERROR!：设备发生异常错误，设备会自动恢复出厂设置。
