ZH2028A WiFi+BLE双模模组

产品概述

Ø 介绍

ZH2028A一款IOT Wi-Fi和蓝牙BLE双模组合模块，适合于终端产品中集成无线连接。ZH2028A使用2.4G频段的Wi-Fi 4 (802.11a/b/g/n)，支持 Wi-Fi STA站或AP，RC2028A 可以支持蓝牙和WiFi共存。

ZH2028A出厂时已经将固件程序刷入了模块，有效简化最终产品集成，缩短了上市时间。 因为内部固件程序使用高级AT 命令配置无线通信，无需 Wi-Fi 和蓝牙协议栈方面的专业知识。该固件完全符合TCP/IP 协议标准，支持点对点和点对多点用例。

为了能与云的应用程序和服务器进行安全通信，RC2028A模组提供了对 TLS 加密和 MQTT 协议的支持，具有 WPA2/WPA3、Wi-Fi 企业安全和蓝牙 LE 安全连接等安全身份验证方法。 还支持许多其他功能，并且这些功能都可以通过 AT 命令接口访问实现。

RC2028A模块应用广泛，包括工业自动化、智能建筑和家居、智慧城市、计量和公共事业、医疗保健和新能源领域。 RC2028A作为射频无线通信模组，自带PCB 天线，可提供具有高性能和广泛范围的稳健通信方案，除此之外模块还带有一个IPEX焊盘，可以支持连接外部天线。 RC2028A 射频符合全球多项安规级认证要求，并取得相应证书，有效减少进出口以及全球多地使用的限制。

RC2028A 模块具有与其他主流品牌WiFi 模块相同的关键焊盘和接口尺寸和位置。 这为开发具有不同无线电技术的类似终端设备提供了最大的灵活性。 模块支持在 –40°C 至 +105°C 的扩展温度范围内运行，符合专业级应用的要求。

Ø 主要特点

1、使用简单，无需任何蓝牙协议栈应用经验；

2、支持配置普通BLE模式、WiFi Station模式、AP模式；

3、丰富的AT指令；

4、支持BLE + WiFi同时工作；

5、支持单路TCP Client和单路TCP Server；

6、支持MQTT订阅一个主题，发布主题可随时用指令切换。

Ø 模块尺寸及引脚

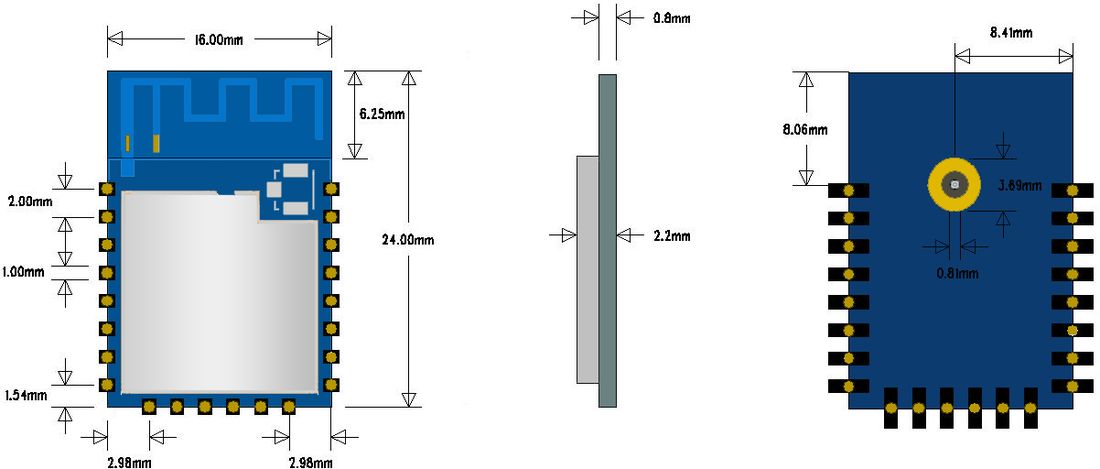

如图2、图3为 ZH2028A系列模块尺寸及脚位定义。

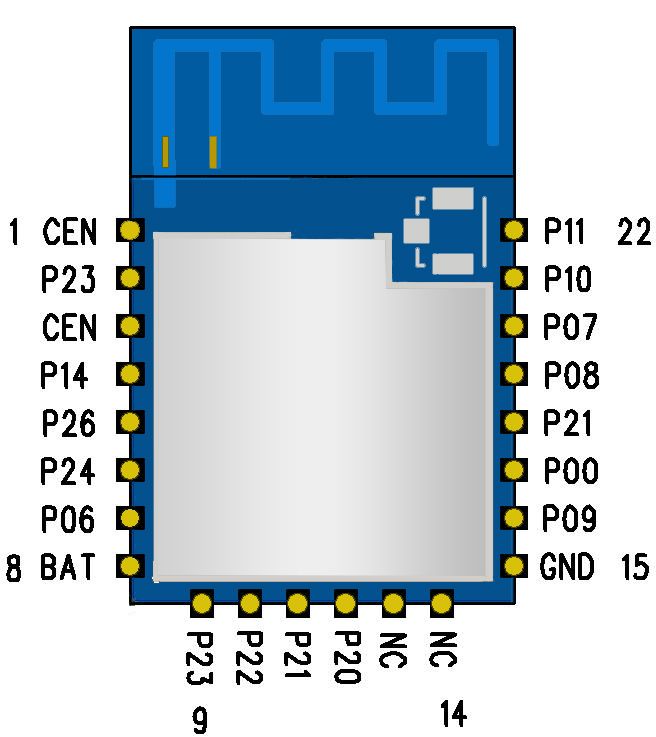

ZH2028A引脚定义
