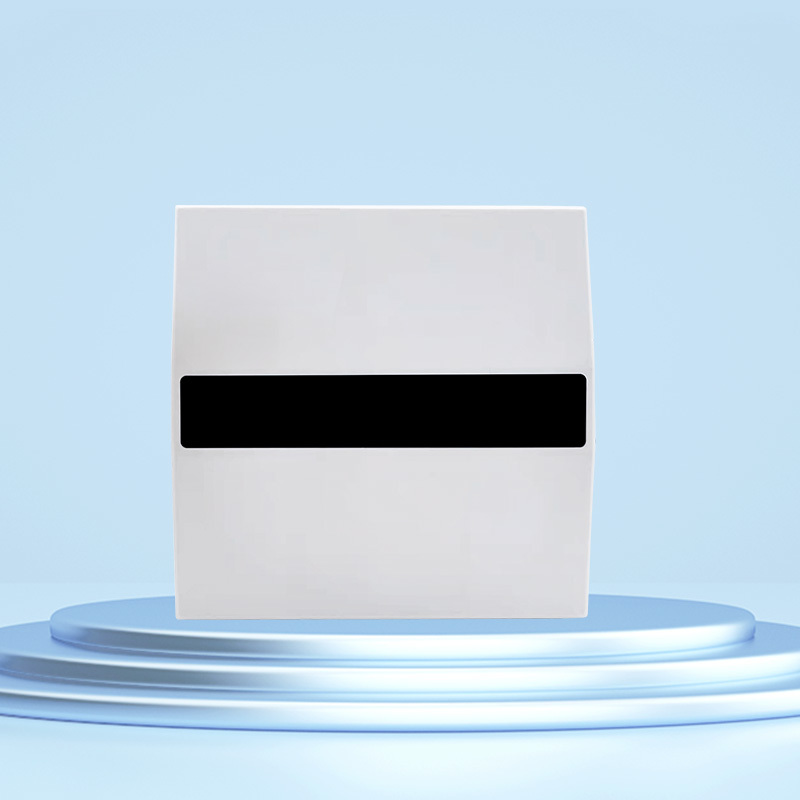

红外人体检测

产品描述

多重防护，检测全面

接线处采用凝胶防护，安全防水使检测更加全面。

ABS材质，轻便耐用

外壳采用优质ABS阻燃材质，轻便、防尘、耐高温、易清洗、不易磨损。

进口芯片，稳定可靠

工业级进口芯片，测量精度高，量程范围广，能长期稳定工作可靠性强。

小体积，高性能

外观精致小巧，使用激光传感器，感应准确性高。

使用说明

遥控器预览

遥控器使用方法

1、调节感应灵敏度（判定距离）

（1）利用遮挡物挡在设备正前方需要调节的判定距离位置保持不动（遮挡物表面不能为 白色、黑色、镜面、透光等强吸光或强反光的材料，建议使用纸箱或纸板）。

（2）将遥控器对准设备正前方，按下1号键 ，此时设备指示灯会闪一下，然后熄灭， 等待下一步操作，如果指示灯处于点亮状态时按下按键，不会闪烁，而是直接熄灭，以示响 应，等待下一步操作。

（3）2秒内按下2号键 ，设备指示灯会持续闪烁，同时进入自动调节模式，请保持遮 挡物不移动，等待5 - 10秒钟后，指示灯保持常亮或常灭表示设定成功，调节自动结束，返 回工作模式。

（4）测试调节的感应灵敏度。

注：每按一次按键，指示灯会亮灭一次，以示响应。按键超时或者按键不正确，指示灯快闪2~3秒后熄灭，设备自动返回工作模式，设置不做更改。如果设置失败，请重新操作。

设备说明

1、每一个设备有一个唯一序列号，3个字节；

2、数据由主机主动查询，不允许主动上报；

3、数据长度不固定；

4、数据传感器的数值传输高位在前低位在后。

RS485通信协议规范

1、RS485命令类型定义

RS485通信协议规范

1、设定有线红外人体检测设备UUID

2、查询有线红外人体检测设备实时状态

3、示例

查询UUID为2009EF的设备的实时状态。

询问帧：

应答帧：

应答帧命令字段解析：

查询UUID为2009EF的设备显示当前有人。
