导轨式 铂热电阻采集器

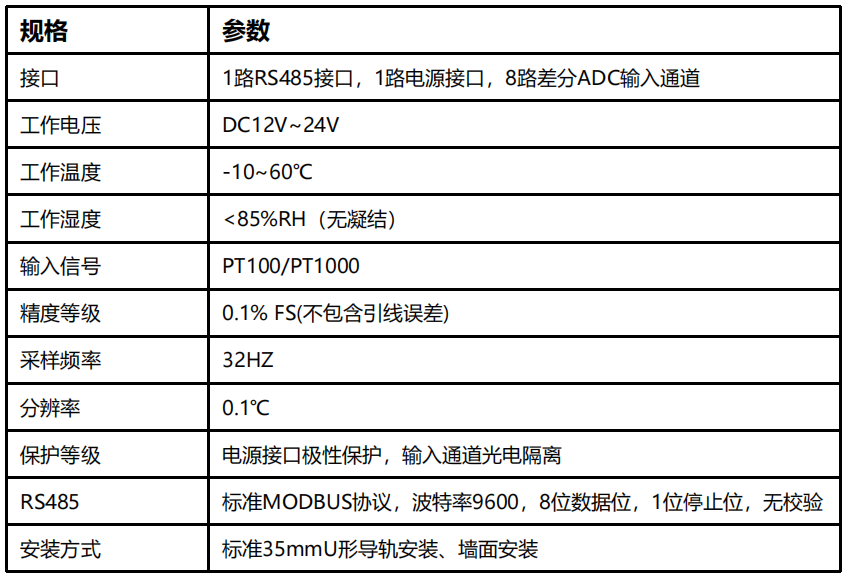

产品参数

HYHT208是一款高性能、高灵敏度的温度数据采集终端，具有8个通道AD采集端口，可接入PT100/PT1000热电阻传感器信号输入，转换为温度数据以工业上广泛使用的标准的MODBUS协议输出，便于工程组网及工业应用，支持二次开发。支持以RS485或者LORA通信方式与上位机通信，快速组建测温系统。

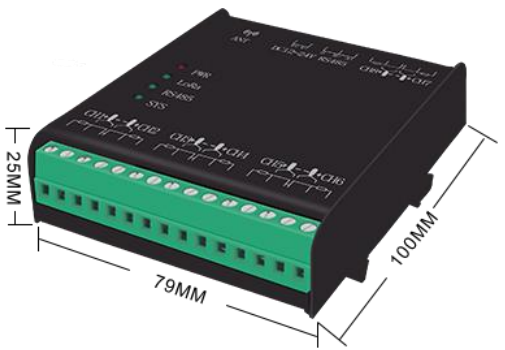

产品尺寸说明

尺寸：79*100*25（mm）

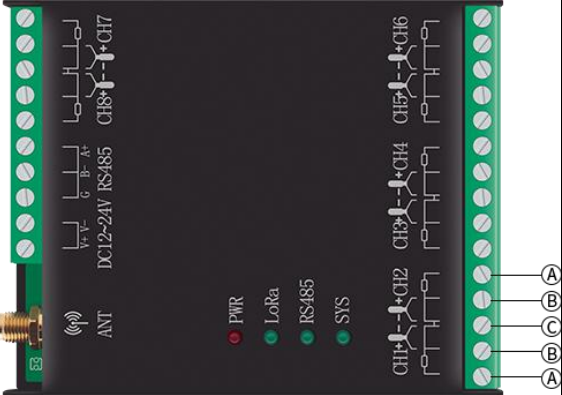

产品接口说明

1、DC12V

V+：电源正极。

V- ：电源负极。

2、RS485

A+：RS485正极。

B- ：RS485负极。

G ：地线。

3、CH1—CH2

A ：接入电阻传感器不同颜色的一条线。

B ：接入电阻传感器两条相同颜色的中的一条线。

C ：接入电阻传感器两条相同颜色的中的另一条线；如果同时接入两个传感器，则该接 口接入两个传感器中相同颜色的一条线。

4、CH1

A ：接入电阻传感器不同颜色的一条线。

B ：接入电阻传感器两条相同颜色的中的一条线。

C ：接入电阻传感器两条相同颜色的中的另一条线。

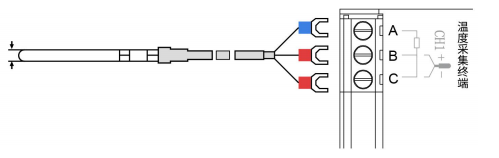

5、PT100/PT1000接线示意图
