网络版铂热电阻采集器

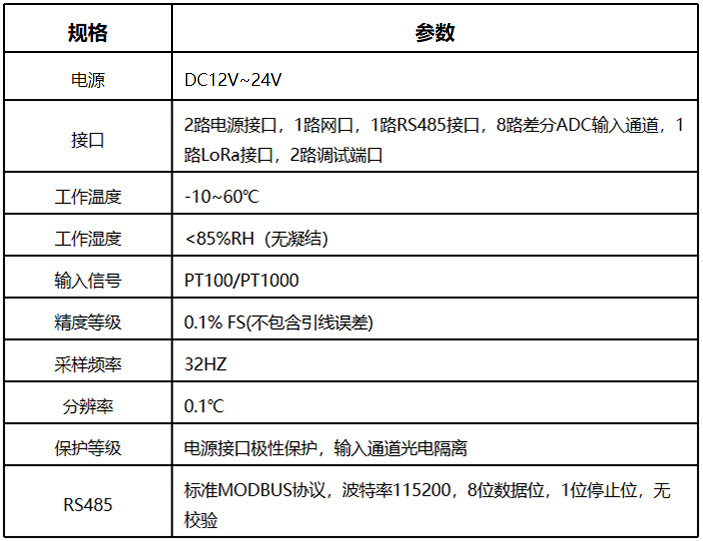

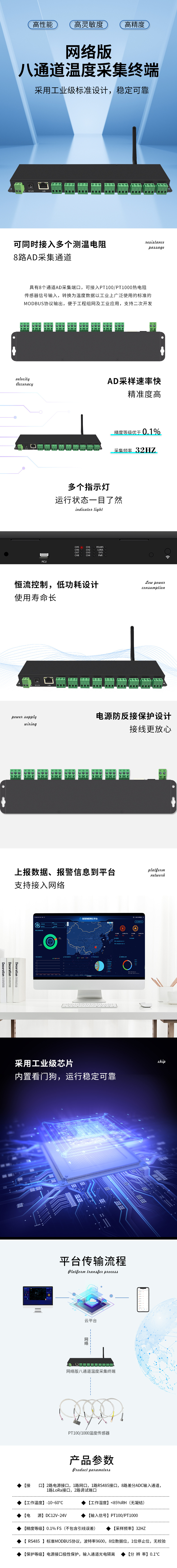

产品参数

本产品是一款高性能、高灵敏度的温度数据采集终端，具有8个通道AD采集端口，可接入PT100/PT1000热电阻传感器，支持以RS485或者LORA通信方式，便于工程组网及工业应用，支持二次开发。支持接入网络，可直接上报数据和报警信息到MQTT平台。

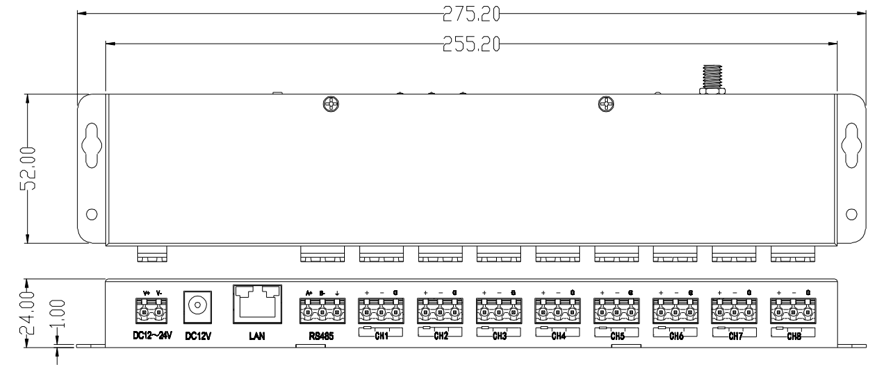

产品尺寸说明

尺寸单位：毫米（mm）

产品接口、按键、指示灯说明

1、DC12~24V

V+：电源正极。

V- ：电源负极。

2、DC12V

DC12V电源接入

3、LAN接口

网线接入，接入网络与电脑需在同一局域网

4、RS485接口

A+：RS485正极。

B- ：RS485负极。

5、CH1~CH8

+：接入电阻传感器不同颜色的一条线。

-：接入电阻传感器两条相同颜色中的一条线。

G：接入电阻传感器两条相同颜色中的一条线。

6、DSP接口

ESP32调试端口。

7、下载按键

ESP32下载按键。

8、MCU接口

stm32调试端口

9、工作指示灯

RS485指示灯：外部RS485读取时闪烁50ms。

LoRa指示灯：外部LoRa读取时闪烁50ms。

SYS指示灯：常亮，esp32与stm32通信异常；熄灭：网络未连接；1秒闪烁：正常工作。

PWR指示灯：上电常亮。

10、采集指示灯

CH1~CH8指示灯：采集时亮起，采集完成熄灭。
