一、产品概述

本产品是一款对智能汽车座椅腰部支撑按摩系统，可通过蓝牙通讯连接手机，平板等，通过移动端APP 实现对系统设备进行设置，调节控制，实现按摩，支撑，通风加热等功能，操作简单方便实用。

二、产品组成

1. 设备端组成 1.1主控板模块 1.2电源模块 1.3 蓝牙通讯模块 1.4 按摩腰部支撑模块 1.5 加热模块 1.6 通风模块 2. 移动端APP

三、详细分析

（一）设备端

1. 实际操作

1.1准备：使用前安装，连接电源线缆（最好请专业人士安装），将电源线接入汽车电源输出部分，确定电源线缆、治疗电极线缆与监测线缆的完整性，无裸露，确保安全。 1.2开机：按下开关按钮，设备启动，首次使用可通过移动端APP设置使用模块，及调节相关参数。再次开机时，会自动默认使用上一次调节好的参数。 1.3模式选择：

1.3.1按摩，腰部支撑能消费模式，追加通风，加热等使用模式供消费者选择，要有硬件支持。 1.3.2可设置时间值，气压值，来调节时间长短，和击打力度等感觉。 1.3.3设备可循环充放气，单边放，单边充，或者同时充放。 1.3.4 连续工作15分钟自动停止，停止后自动放气。

2. 注意事项

2.1使用时间：防止客户忘记关机，更好缓解疲劳，模式工作时间15分钟后自动关机。 2.2使用环境描述：工作温度：-20—35度，工作相对湿度：30—70% 2.3 断电后自动放气 2.4 通过蓝牙连接，APP 控制工作 2.5认证：CCC，软件著作权认证

3. 性能参数

3.1电源模块

3.1.1电源要求：输入电源，AC12V 8A （不能接电源器电源）,带保险丝 3.1.2 电源键：外置，有启动/停止功能, 汽车启动时此按摩仪即自动开机 3.1.3 通电指示灯：红色LED

3.2主控板模块

3.2.1 暂定STM15W205，具体根据性能成本采用更优方案 3.2.2 保护电路：刺激电路短路、超负荷运行或其他短路和开路时，提供保护（保险丝熔断）； 3.2.3 按摩，腰部支撑功能，预留通风加热接口；按摩暂定10档，腰部支撑暂定5档，通风加热暂定3档。 3.3通讯模块 3.3.1蓝牙，暂定TI CC2541,具体根据性能成本采用更优方案

3.4 机构部分：

3.4.1 传感器，气泵，由乙方提供样品及规格型号。 3.4.2 气阀电磁阀，4通电磁阀，由乙方提供样品及规格型号。 3.4.3 气袋4个,由甲方提供 3.4.4 带APP二维码帖纸（或者线标），可以通过终端扫描下载APP 应用。

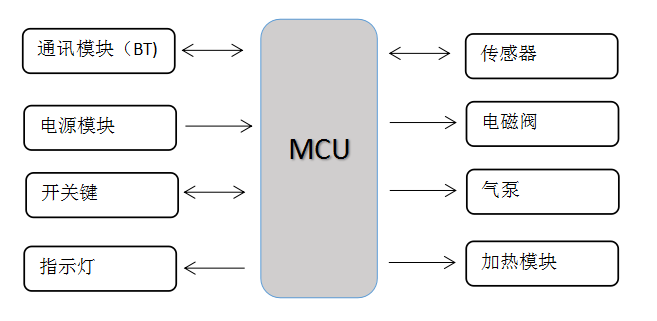

电气框架

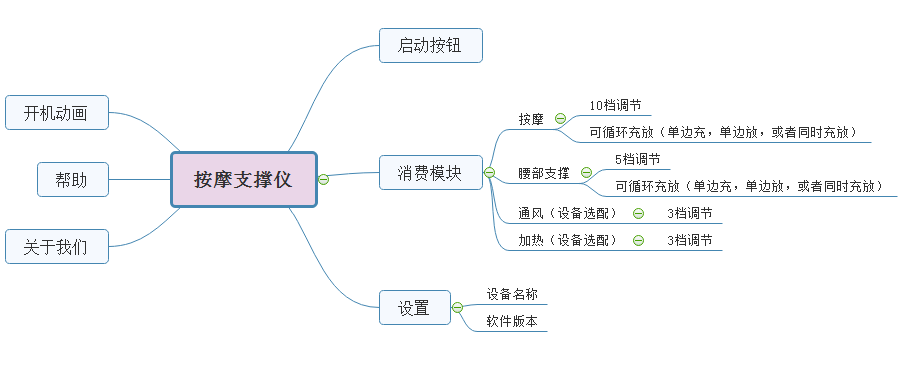

功能架构

此智能汽车座椅腰部支撑按摩系统开发方案还包括移动端应用功能设计、控制设计及功能模块选择设计等实际操作体验解决方案，APP UI制作字体、背景、排版都采取极简模式，这部分可以由客户修改调整确认后，再进行APP逻辑编辑，进行屏幕适配、系统适配等。最后交付测试等细节问题，欢迎感兴趣的企业厂家们来咨询合作！
