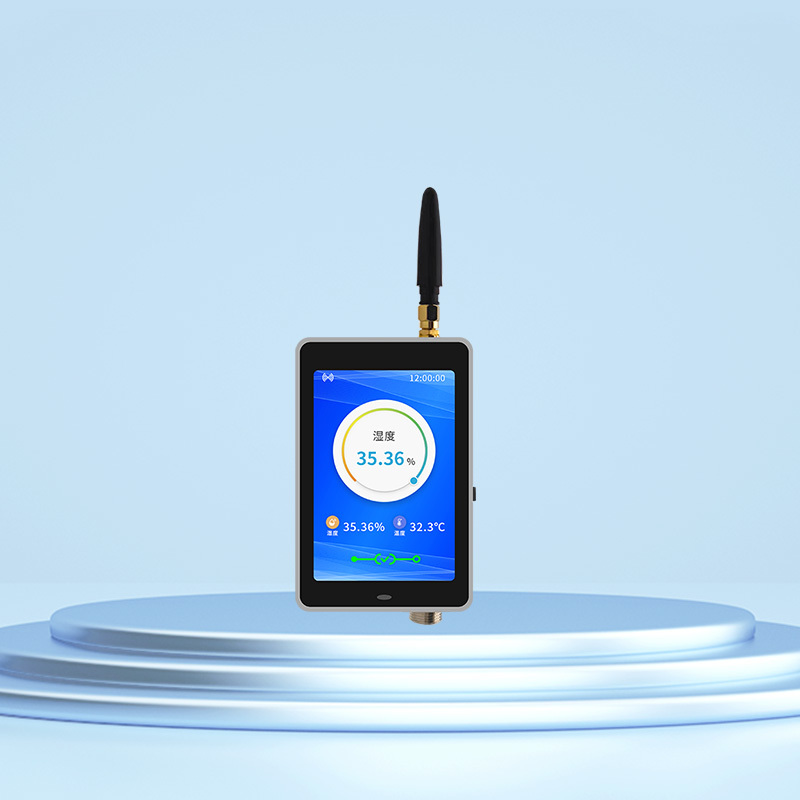

3.5寸彩屏记录议

产品描述

本产品是集显示、记录、上报数据等多种功能于一体的显示终端。

产品采用高亮度、宽视角的3.5寸可触摸液晶显示屏，显示清晰，操作简单。

产品概述

实时显示传感器数据

数据可上报网关

可通过LoRa将RS485传感器所测数据上报给网关。

记录历史数据

可将数据进行记录并给出曲线图。

自动识别传感器

可自动识别通过RS485接口连接的传感器。

使用说明

一、应用操作说明

1、传感器通过RS485连接显示屏，显示屏自动识别传感器，并显示传感器数据。

2、3.5寸显示屏只显示实时数据，记录历史数据并给出曲线图。

3、LoRa功能用于将数据上报网关。

4、显示屏与传感器为一一对应关系。同一时间只接一台传感器。

二、使用操作说明

1、设备根据接口说明安装完毕即可开始使用。

2、长按开/关机按键3秒，设备开机。

3、设备主界面显示接入传感器所测实时数据和传感器当前连接状态。

4、向左滑动屏幕可查看到历史数据曲线图，右滑可返回主界面。

5、双击左上角时间，即可进入设置时间界面，设置完成后按下OK按键保存并退出设置时间界面，按下cancel按键直接退出设置时间界面。
