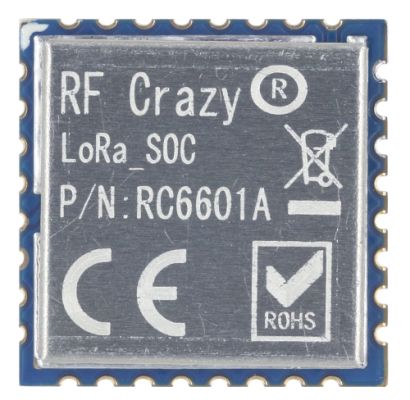

ZH6601A LoRa SoC模组

1.1. 介绍

ZH6601A是一款基于支持 LoRa 调制方式的低功耗广域网无线通信 SoC 芯片 ASR6601 设计的高性能、低功耗、低成本的射频模组。它集成了一个32位ARM Cortex-M4和一个射频收发器，一个滤波器，以及一个 32MHz 和一个 32.768KHz 晶振。ZH6601A充分利用ASR6601的功能和外围器件，保证了优秀的射频性能同时兼顾了低功耗设计。它支持 LoRa/FSK/MSK/BPSK 多种调制模式，可以支持 LoRaWAN 和 LinkWAN 协议栈。 -148dBm 的超高灵敏度，及最大 +22dBm 的发射功率，可保障远距离扩频通信，仅 4.6 mA 的有源接收消耗电量，系专为实现长电池寿命而设计。

ZH6601A采用小体积邮票焊接口形式封装，提供外接天线引脚。使用户可以方便地将该模块集成到设备主板上，大大节省您在整个产品设计过程中的预算和时间。

ZH6601A 可以提供远距离、低功耗的LPWAN解决方案，可应用于基础设施、路灯、气体、交通、抄表、定位、建筑等的数据采集和分析，以及智能家居、节能减排、环境检测、工业制造等低功耗广域物联网场景。

1.2. 特性

▪ 高性能

• CPU:48MHz主频 ARM STAR内核，可以作为主控MCU

• Flash:最大至256KB

• SRAM：最大至64KB

▪ 全球通用

• 覆盖150MHz - 960MHz 的连续频率范围

• 模式：LoRa / FSK / MSK / BPSK多模式

• 协议：LoRaWAN /LinkWAN/专有协议

• 支持LoRaWAN开发适用于 多个频段，结合 LoRaWAN 网关，快速接入 TTN（The Things Network）等云服务器

▪ 广覆盖

• 高达+22 dBm 输出功率

• 高灵敏度：低至 -148 dBm

• 链路余量：最大至170dB

• LoRa 的可编程比特率范围为 1.76 kbps 到 62.5，FSK 为 300 kbps

• 在 LoRa 模式下，共信道抑制为 19 dB

▪ 低功耗

• TX功耗: Radio 58mA , MCU 3.4mA@17dBm

• RX功耗：Radio 4.6mA , MCU 3.4mA@125KHz

• DeepSleep功耗：1.3uA (with retention and RTC)

▪ 多功能扩展

• QSPI：更高速率，支持QSPI flash

• 12C: 支持音频应用

• OPA：内置3路OPA，可以支持烟感，红外检测

• LCD：内置最大8COM*20SEG，支持160段码显示

▪ 高安全性

• LD/TD/VD/FD：支持多种安全检测，提升安全等级

• AES：硬件AES，节省运行时间

• SM2/3/4：内置硬件算法引擎

1.3. 应用领域

• 智能表计

• 供应链和物流

• 楼宇自动化

• 农业传感器

• 智慧城市

• 零售店传感器

• 资产跟踪

• 街道照明

• 倒车雷达

• 环境传感器

• 医疗保健

• 安全传感器

• 远程控制应用

1.4. 原理框架图

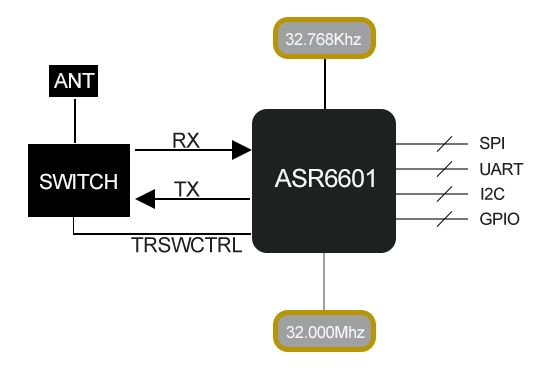

图 1. ZH6601A 原理框架图

1.5. 参数

2. 模块尺寸与引脚定义

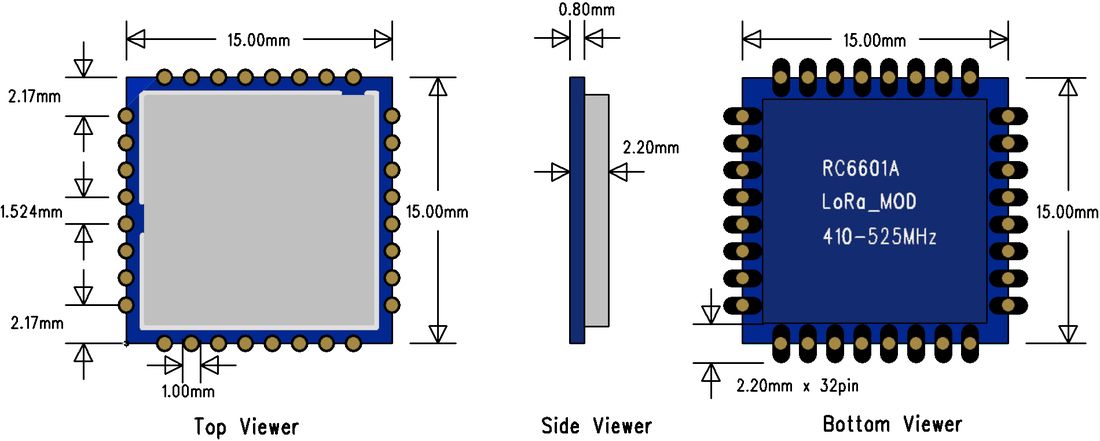

图 3. ZH6601A尺寸图

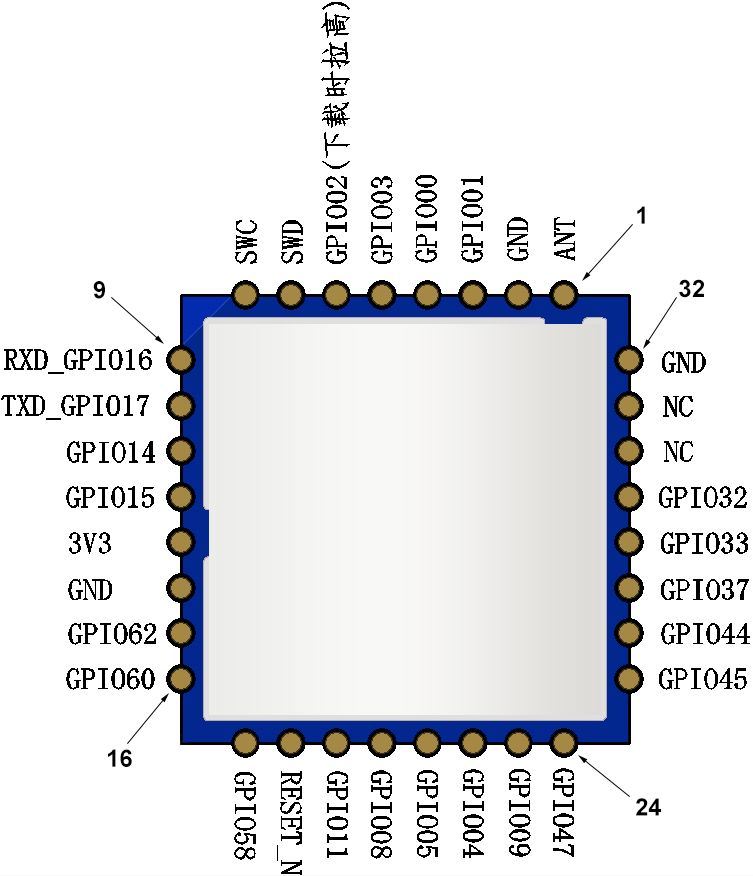

图 4. ZH6601A 引脚定义图（Top View）

引脚定义表
