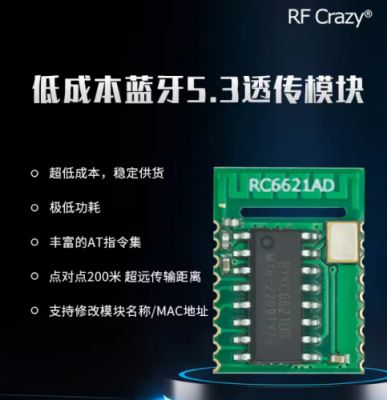

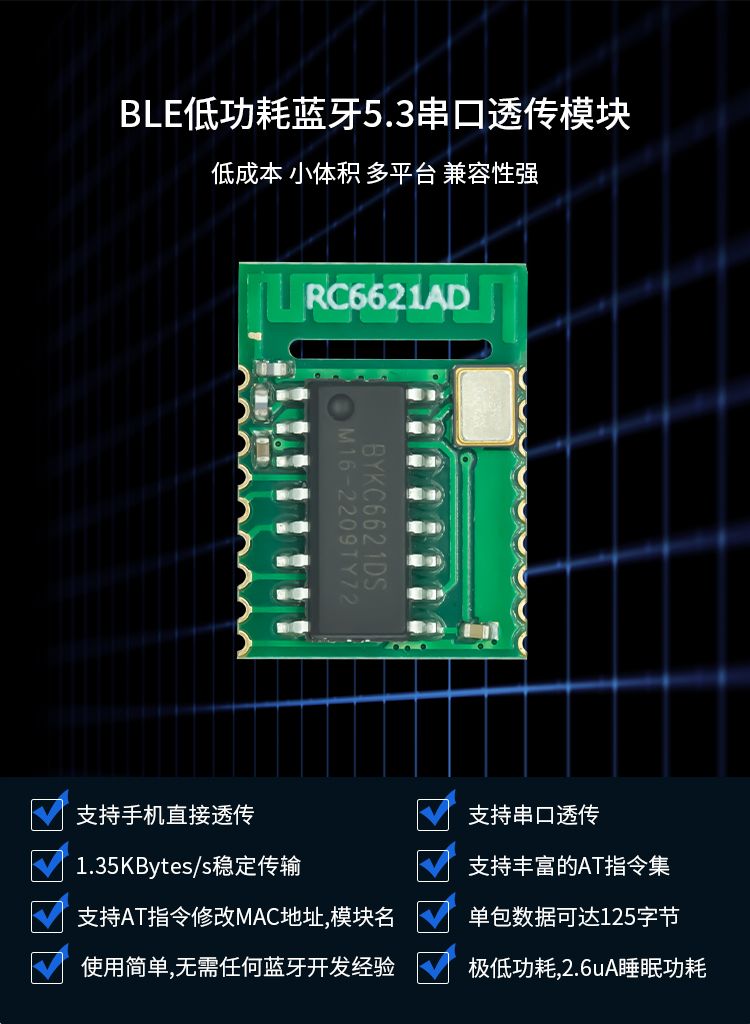

ZH6621AD
型号：ZH6621AD 蓝牙模块性价比最高的低功耗蓝牙模块ZH6621AD。ZH6621AD是一款蓝牙串口通信从机模块，虽说它性价比高，但是质量和性能绝对良心，它采用了国内厂商OnMicro昂瑞微的蓝牙SoC芯片，功耗低，信号稳定。它能通过UART(串口)操作
- ◇ 使用简单，无需任何蓝牙协议栈应用经验；
- ◇ 用户接口使用通用串口设计，全双工双向通讯默认波特率115200；
- ◇ 获取MAC地址，支持 AT 指令修改 MAC 地址（要重新复位后生效）；
- ◇ 支持AT指令调整蓝牙广播间隔（要重新复位后生效）；
- ◇ 支持AT指令修改模块名，详情请查看AT指令表；
- ◇ 可通过APP发送AT指令；
- ◇ 最大支持7.35KBytes/s稳定传输(建议最大单包数据125bytes，包间隔大于80ms)；

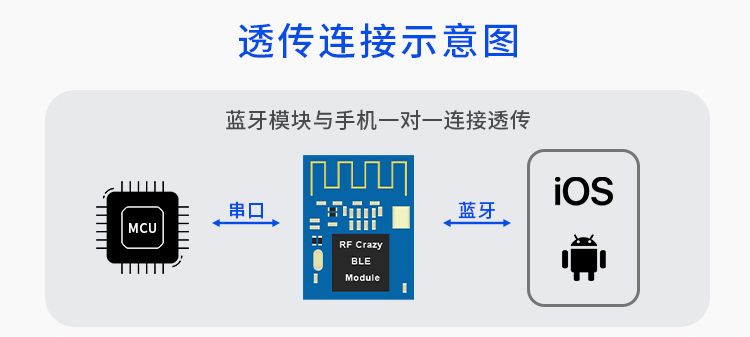

ZH6621AD是一款蓝牙串口通信从机模块，虽说它性价比高，但是质量和性能绝对良心，它采用了国内厂商OnMicro昂瑞微的蓝牙SoC芯片，功耗低，信号稳定。它能通过UART(串口)操作实现模块与手机(或其它主设备)之间数据传输，避免繁琐的线缆连接，能直接替代串口线。
主要特点
◇ 使用简单，无需任何蓝牙协议栈应用经验；
◇ 用户接口使用通用串口设计，全双工双向通讯默认波特率115200；
◇ 获取MAC地址，支持 AT 指令修改 MAC 地址（要重新复位后生效）；
◇ 支持AT指令调整蓝牙广播间隔（要重新复位后生效）；
◇ 支持AT指令修改模块名，详情请查看AT指令表；
◇ 可通过APP发送AT指令；
◇ 最大支持7.35KBytes/s稳定传输(建议最大单包数据125bytes，包间隔大于80ms)；
◇ 极低工作功耗，模块实测功耗如下：
事件 | 平均电流 | 测试条件/备注 |
模块睡眠功耗 | 2.8 μA | |
广播 | 217.96 μA | 广播周期 200 ms |
广播 | 91.95 μA | 广播周期 500 ms |
广播 | 46.48 μA | 广播周期 1000 ms |
广播 | 24.82 μA | 广播周期 2000 ms |
封装尺寸
引脚说明
模块 脚位 序号 | 模块 脚位 功能 | 模块 脚位 名称 | 输入/ 输出 | 说明 |
Pin1 | GND | GND | － | 模块地 GND |
Pin2 | VCC | VCC | － | 模块电源 1.6 - 3.6V |
Pin3 | GPIO | P00 | I/O | － |
Pin4 | GPIO | P01 | I/O | － |
Pin5 | GPIO | P02 | I/O | 广播指IO，低电平广播中 |
Pin6 | GPIO | P03 | I/O | 连接指示IO，低电平已连接 |
Pin7 | BOOT | P04 | I/O | 使用Uart下载时，BOOT接GND。 |
Pin8 | GPIO | P05 | I/O | － |
Pin9 | GPIO | P06 | I/O | － |
Pin10 | GPIO | P07 | I/O | 模块串口RX |
Pin11 | GPIO | P08 | I/O | 模块串口TX |
Pin12 | GPIO | P09 | I/O | － |
规格参数
芯片方案：HS6621AD
蓝牙协议：BLE 5.0
通讯距离：1-50 M
发射功率：+5dBm
接收灵敏度：-93dBm
尺寸规格：15*11*2mm
产品简介：单从蓝牙高速透传
