ZH68D LoRa模组

型号：ZH68D

LoRa模块

ZH68D是基于 Semtech LLCC68 射频收发器设计的一款高性能、超低功耗、小体积、低成本的LoRa®模块。它支持传统(G)FSK模式和LoRa调制功能，高达 +15 dBm传输功率，可保障远距离扩频通信。

• 覆盖410MHz - 525MHz 的连续频率范围

• 高达+22 dBm 可以满足更远距离的通信要求

• 极低的接收电流消耗：4.6mA

• LoRa 的可编程比特率范围为 1.76 kbps 到 62.5，FSK 为 300 kbps

• 高灵敏度：低至 -129 dBm

• 在 LoRa 模式下，共信道抑制为 19 dB

• FSK、GFSK、MSK、GMSK和LoRa 调制

• 支持通道活动检测(CAD)功能，可有效避免繁忙信道和实现低功耗远程唤醒

• 数据速率范围在 125kHz 时为 SF7 至 SF9、250kHz 时为 SF7 至 SF10、500kHz 时为 SF7 至 SF11。

模组介绍

ZH68D基于 Semtech LLCC68 射频收发器设计的一款高性能、超低功耗、小体积、低成本的LoRa®模块。它支持传统(G)FSK模式和LoRa调制功能，高达 +15 dBm传输功率，可保障远距离扩频通信。仅 4.2 mA 的有源接收消耗电量，系专为实现长电池寿命而设计。

ZH68D采用邮票焊接口形式，提供IPEX天线座以及外接天线引脚。这样使您可以方便地将该模块集成到设备主板上，大大节省您在整个产品设计过程中的预算和时间。

ZH68D模块高度适用于智能农业、智慧城市、无线抄表、传感器网络、无线通信等远程超低功耗广域物联网场景。

产品特性

• 覆盖410MHz - 525MHz 的连续频率范围

• 高达+22 dBm 可以满足更远距离的通信要求

• 极低的接收电流消耗：4.6mA

• LoRa 的可编程比特率范围为 1.76 kbps 到 62.5，FSK 为 300 kbps

• 高灵敏度：低至 -129 dBm

• 在 LoRa 模式下，共信道抑制为 19 dB

• FSK、GFSK、MSK、GMSK和LoRa 调制

• 支持通道活动检测(CAD)功能，可有效避免繁忙信道和实现低功耗远程唤醒

• 数据速率范围在 125kHz 时为 SF7 至 SF9、250kHz 时为 SF7 至 SF10、500kHz 时为 SF7 至 SF11。

应用领域

• 智能电表 • 供应链和物流

• 楼宇自动化 • 农业传感器

• 智慧城市 • 零售店传感器

• 资产跟踪 • 街道照明

• 倒车雷达 • 环境传感器

• 医疗保健 • 安全传感器

模组参数

芯片型号	SEMTECH LLCC68
工作频段	410 - 525 MHz
信号调制	LoRa / (G)FSK
通信速率	0.018~62.5Kbps(LoRa) 0.6~300Kbps((G)FSK)
最大发射功率	+22 dBm
接收灵敏度	-129 dBm
功耗	深度睡眠模式电流：0.6uA IDDTX @+15dBm：45mA IDDRX @DC-DC：5.2mA @LDO：10.1 mA
晶振频率	32 MHz
工作电压	1.8 ~ 3.9V，推荐为 3. 3V
封装方式	SMD
通讯接口	SPI
天线	IPEX或外接天线
模块尺寸	17 * 16.0*2.2 mm
工作温度	-40 ℃ ～ +85 ℃

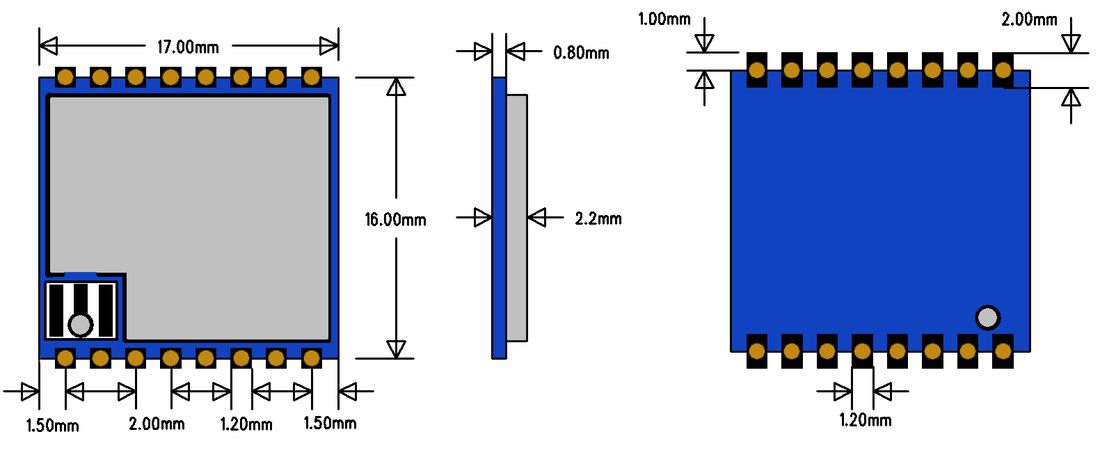

模块尺寸

RC68D

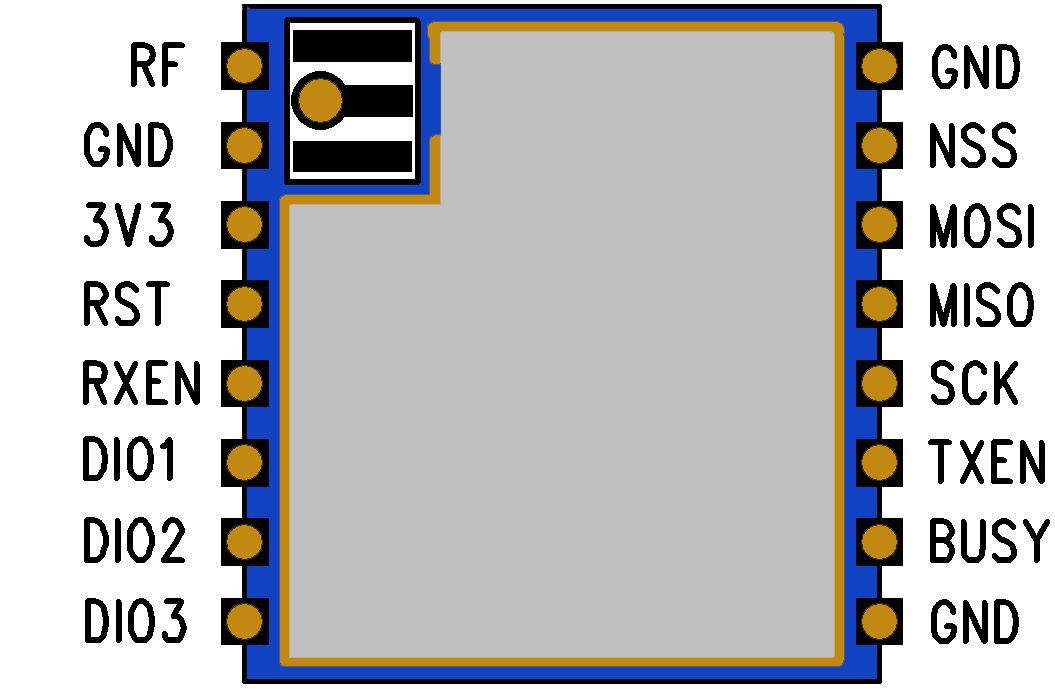

引脚定义

RC68D

引脚定义表
