动环控制网关

产品参数

产品尺寸说明

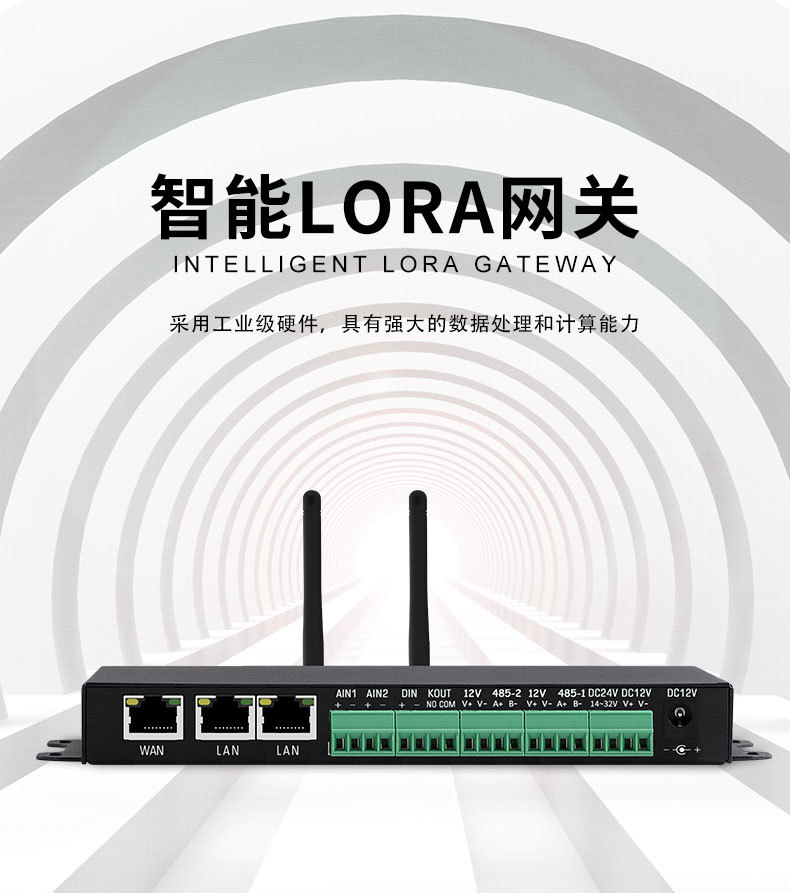

产品接口及按键说明

1、电源接口

电源接口1——DC005B-2.1电源座输入。

2DC电源座子——DC12V电源输入

电源接口2——4P3.81拔插式接线座子。

2DC电源座子——DC24V电源输入，无极性。

2DC电源座子——DC12V电源输入，有极性。

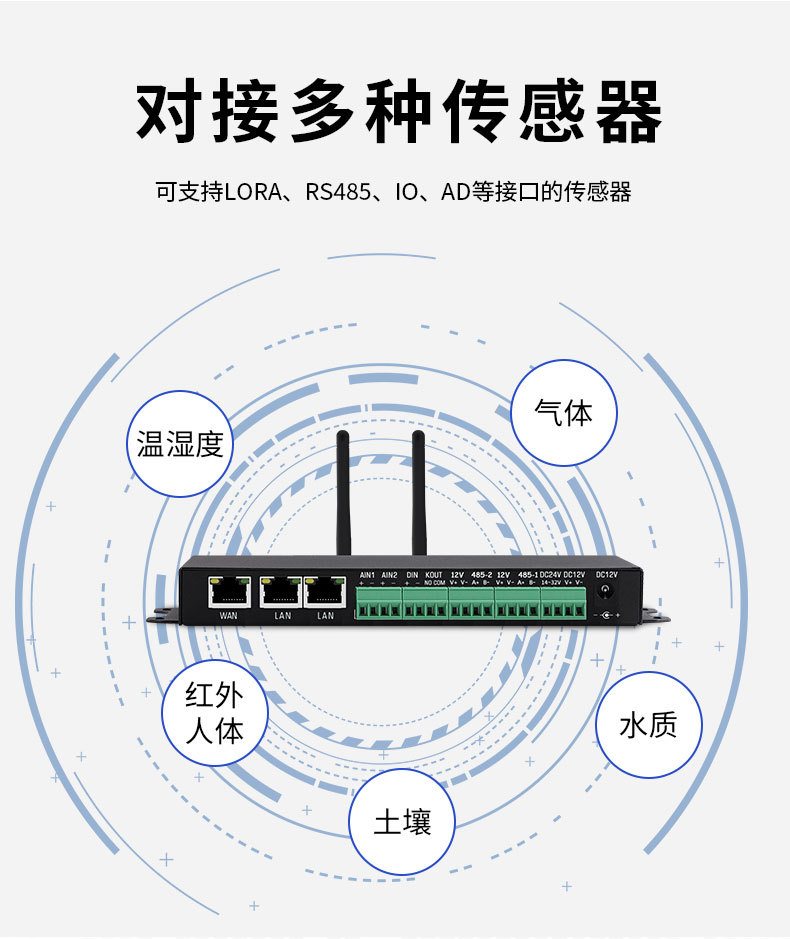

2、MODBUS接口

MODBUS 1——RS485-1接口，4P3.81拔插式接线座子。

2P接线座子——输出电源、地，有极性。

2P接线座子——RS485正和RS485负。

MODBUS 2——RS485接口，4P3.81拔插式接线座子。

2DC电源座子——输出电源、地，有极性。

2DC电源座子——RS485正和RS485负。

3、 DIN/OUT接口——I/O接口，4P3.81拔插式接线座子。

2P接线座子——DIN，IO输入口。

2P接线座子——KOUT，IO输出口。

4、AIN接口

AIN接口——RS485-1接口，4P3.81拔插式接线座子。

2P接线座子——AIN1，AD输入口。

2P接线座子——AIN2，AD输入口

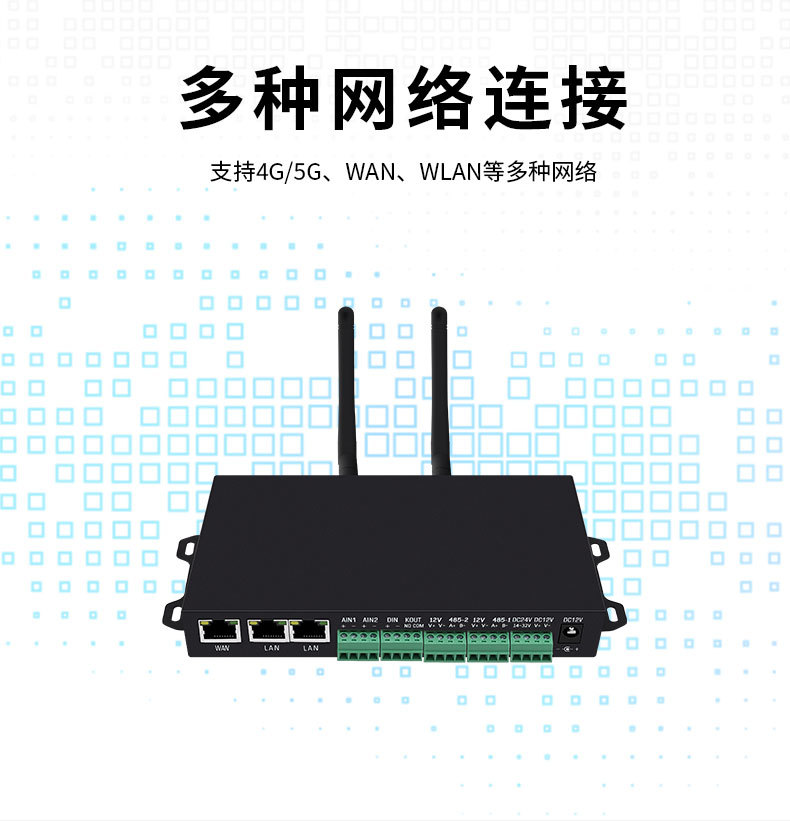

5、LAN口

LAN口——局域网接口，网线接入。。

6、WAN口

WAN口——广域网接口，网线接入。

7、SIM卡卡槽

SIM卡卡槽——支持大卡

8、4G天线

4G天线——接入外置吸盘天线

9、LORA天线

LORA天线——接入外置棒状天线。

10、WPS按键

WPS按键——预留按键，暂时无功能。

11、WIFI天线

WIFI天线——接入外置WIFI天线

12、RST按键

RST按键——网关重启按键。
