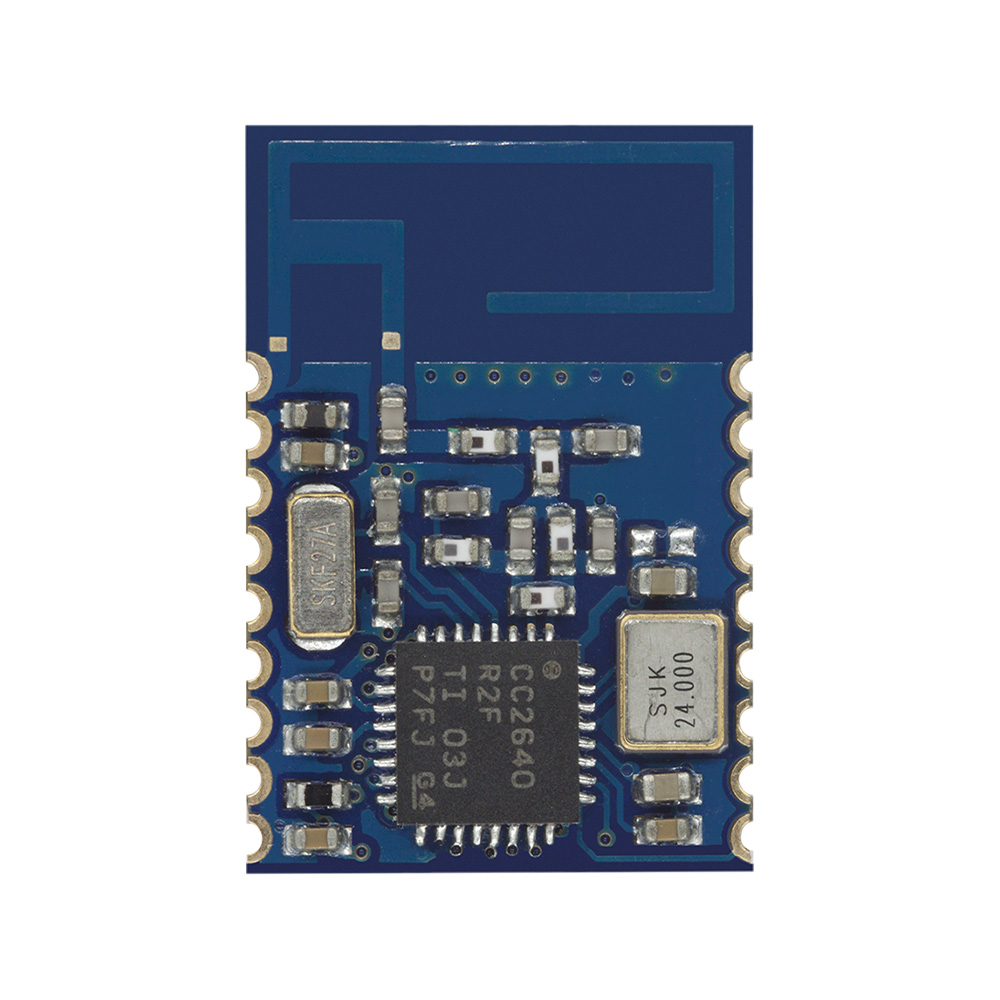

ZH2640A 蓝牙BLE5.2模组
型号：ZH2640A 蓝牙模块ZH2640A模块是基于TI德州仪器公司CC2640R2L芯片设计的微小型蓝牙5.0/4.2（BLE）主从一体透传通信模块，可广泛用于短距离无线通信领域，具有功耗低、体积小、传输距离远、抗干扰能力强等特点。这款蓝牙模块可以作为通过串口连接MCU传递数据给智能终
- 微小型蓝牙5.0/4.2（BLE）主从一体透传通信模
- 直接驱动IO，提供PWM信号，采集ADC信息
ZH2640A模块是基于TI德州仪器公司CC2640R2L芯片设计的微小型蓝牙5.0/4.2（BLE）主从一体透传通信模块，可广泛用于短距离无线通信领域，具有功耗低、体积小、传输距离远、抗干扰能力强等特点。这款蓝牙模块可以作为通过串口连接MCU传递数据给智能终端，还可以直接驱动IO，提供PWM信号，采集ADC信息等。
| 项目 | 指标 |
| 芯片型号 | CC2640R2L |
| 工作电压 | 1.8V 至 3.8V，推荐为 3. 3V |
| 工作频段 | 2402 MHz ～ 2480MHz |
| 最大发射功率 | -21 dBm ～ +2 dBm (正常为 0 dBm 输出） |
| 接收灵敏度 | -97dBm |
| GPIO 数量 | 10 个 |
| RAM | 20KB |
| Flash | 128KB |
| 频率误差 | ±20 kHz |
| 工作温度 | -40℃ ~ +85℃ |
| 储存温度 | -40℃ ～ +125℃ |

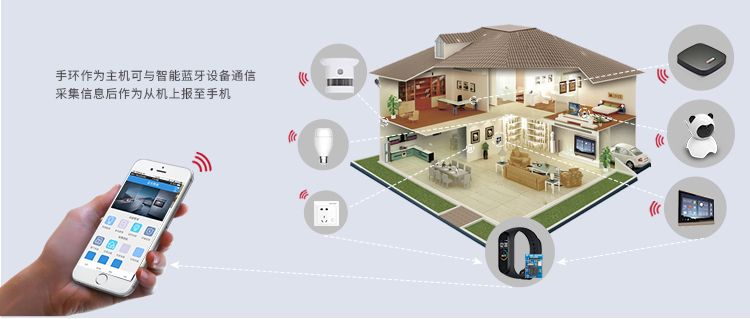

主从一体
利用主从一体特性，可实现多级拓扑网络结构

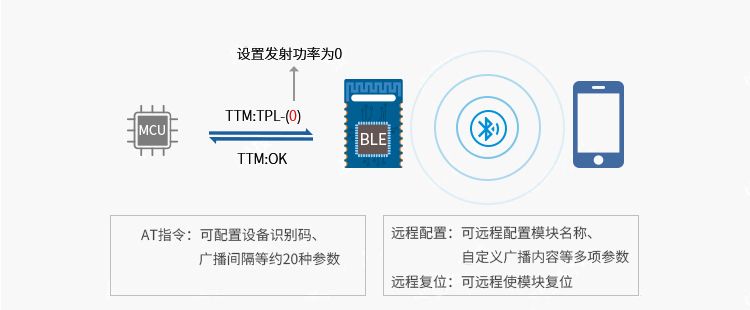

配置方式
√支持AT指令 √在线配置 √远程复位

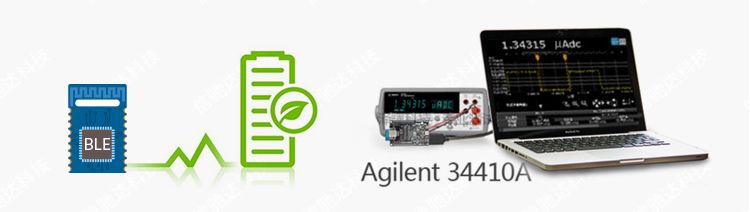

实测功耗
从不以理论值代替实际值宣传
| 事件 | 平均电流 开启 EN 内部 | 平均电流 关闭 EN 内部 | 持续时间 | 测试条件/备注 |
| 模块睡眠功耗 | 2.71uA | 2.71uA | 92.2S | EN 为高电平 |
| 广播 | 393.11uA | 163.54uA | 93.1S | 广播周期 200ms |
| 广播 | 238.67uA | 36.11uA | 92.7S | 广播周期 1000ms |
| 广播 | 228.44uA | 9.41uA | 92.4S | 广播周期 5000ms |
| 连接事件 | 626.13uA | 423.13uA | 97.9S | 连接间隔 20ms |
| 连接事件 | 347.57uA | 124.72uA | 93.4S | 连接间隔 100ms |
| 模块接收串口数据 并发送给 APP | 1.39mA | 1.18mA | 94.4S | (20bytes,10 次/秒) 连接间隔 100ms |
| 模块接收APP数据并发送给 MCU | 1.34mA | 1.12mA | 96.1S | (20bytes,10 次/秒) 连接间隔 100ms |

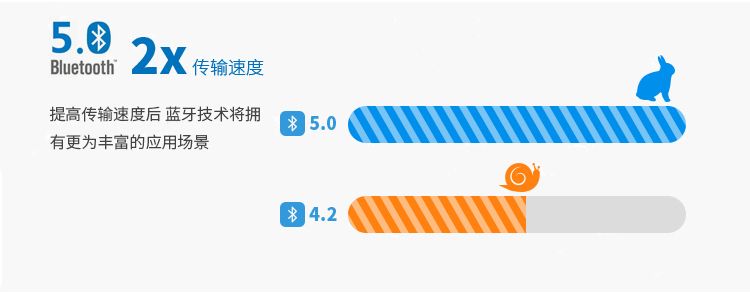

蓝牙5.0之传输速度
两倍于蓝牙4.2传输速度

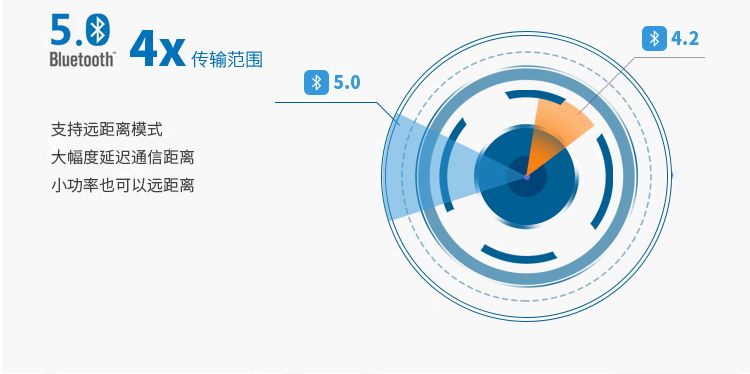

蓝牙5.0之传输范围
四倍于蓝牙4.2通信距离

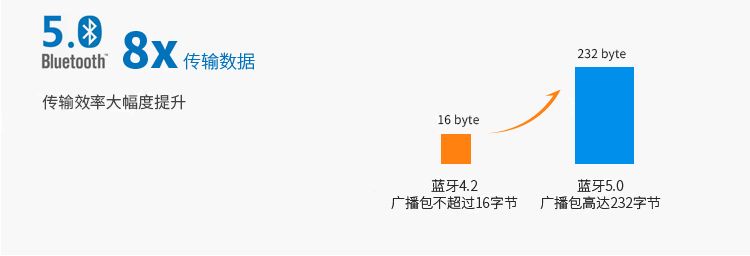

蓝牙5.0之传输数据
八倍于蓝牙4.2传输数据

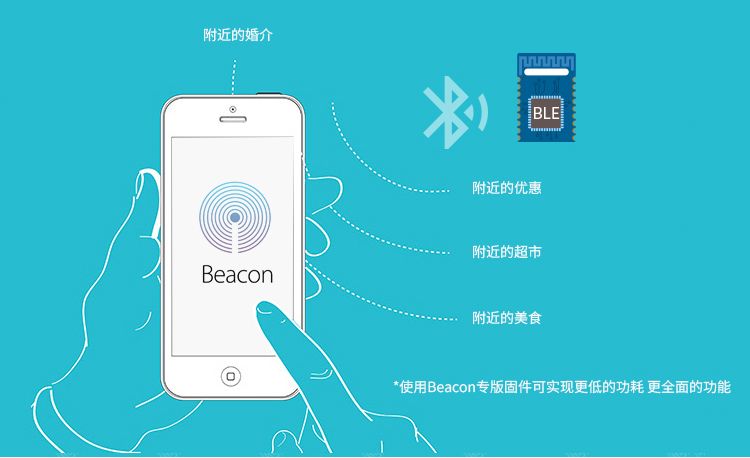

Beacon功能
支持全功能Beacon 并可远程配置模块参数
防劫持加密
可以有效防止被非授权移动设备连接到此模块

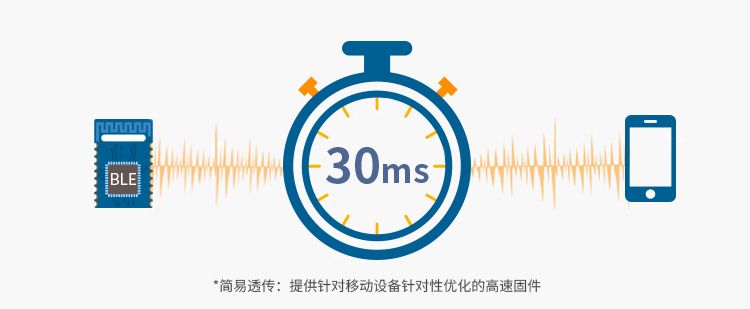

快速连接
30ms即可连接

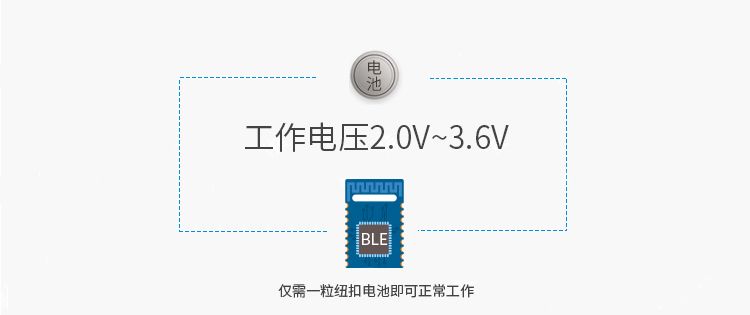

宽电压
更宽的电压适用范围

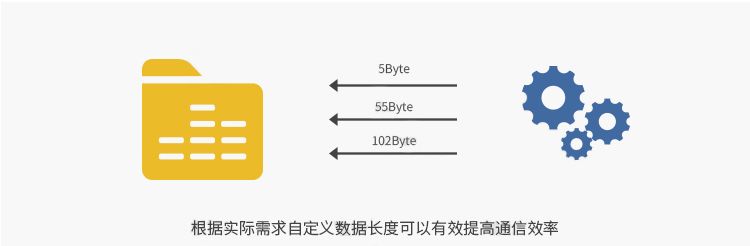

自定义数据包
客户可根据自身需求自定义数据包长度

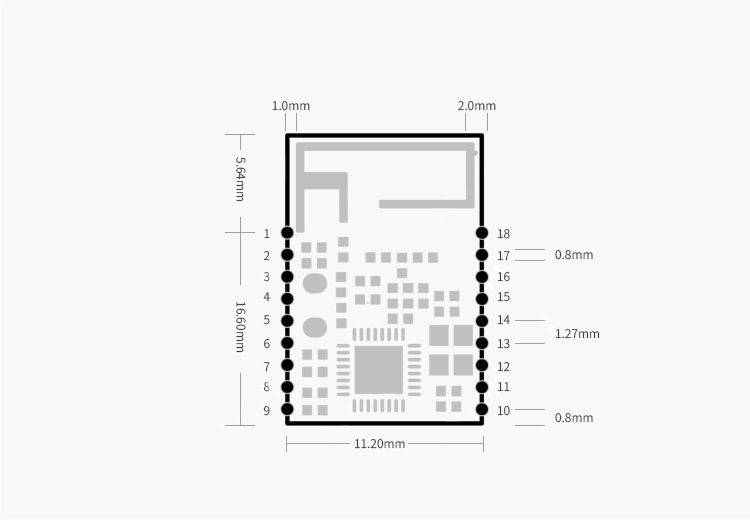

引脚图
| 模块脚位序号 | 模块脚位名称 | 芯片脚位名称 | 输入/输出 | 说明 |
| Pin1 | GND | － | － | 模块地 GND |
| Pin2 | VCC | － | － | 模块电源正极 1.8V~3.8V |
| Pin3 | TMS | － | I/O | 接 XDS 仿真器 TMS |
| Pin4 | TCK | － | I/O | 接 XDS 仿真器 TCK |
| Pin5 | RST | － | － | 复位输入脚，低电平有效，无内部上拉 |
| Pin6 | EN | P06 | I | 模块使能控制线(低电平有效) 0：模块开始广播，直到连接到移动设备 1：无论模块当前状态，立即进入完全睡眠状态 (0.1uA) |
| Pin7 | － | P09 | I/O | |
| Pin8 | GND | － | － | 模块地 GND |
| Pin9 | GND | － | － | 模块地 GND |
| Pin10 | － | P08 | I/O | 恢复出厂设置触发 模块上电后保持此引脚低电平 5s ，系统会恢复部分 参数（浅恢复），若保持 20s 以上则将会恢复全部参 数（深度恢复）（见《系统复位与恢复》系统复位与 恢复章节） |
| Pin11 | － | P07 | I/O | |
| Pin12 | 链路指示 | P05 | O | 链路指示 0：蓝牙已连接 1：蓝牙未连接 |
| Pin13 | 广播指示 | P04 | O | 广播指示 0：开启广播 1：关闭广播 |
| Pin14 | BRTS | P03 | 作为数据发送请求(用来唤醒模块） 0：主机有数据发送，模块将等待接收来自主机的数 据，此时模块不睡眠 1：主机无数据发送，或主机数据发送完毕之后，应 该将此信号线置 1 | |
| Pin15 | BCTS | P02 | O | 数据输入信号(用来唤醒主机，可选） 0：模块有数据发送到主机，主机接收模块数据 1：模块无数据发送到主机，或模块数据发送完毕之 后，会将此信号置 1 |
| Pin16 | TX | P01 | O | 模块串口发送端 |
| Pin17 | RX | P00 | I | 模块串口接收端 |
| Pin18 | NC | － | － |

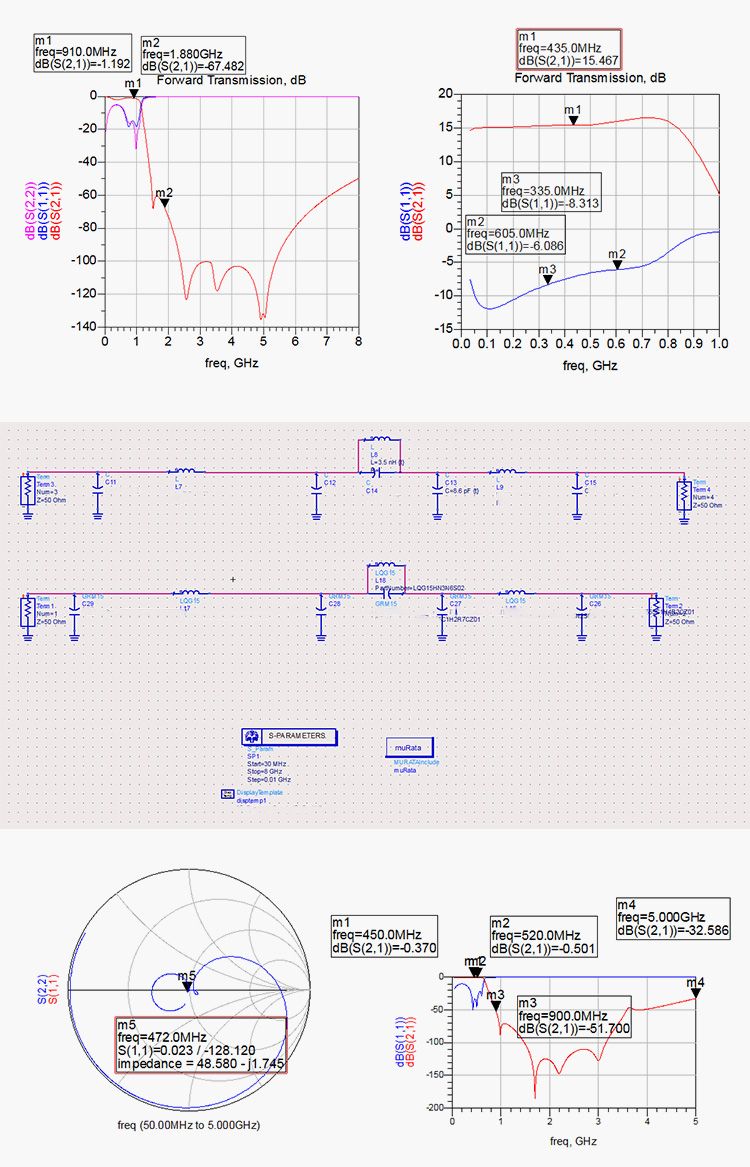

设计·仿真
良好的性能来源于全局仿真介入
真正的好产品 都是“精打细算”设计而出，强大的设计能力才能做出好产品

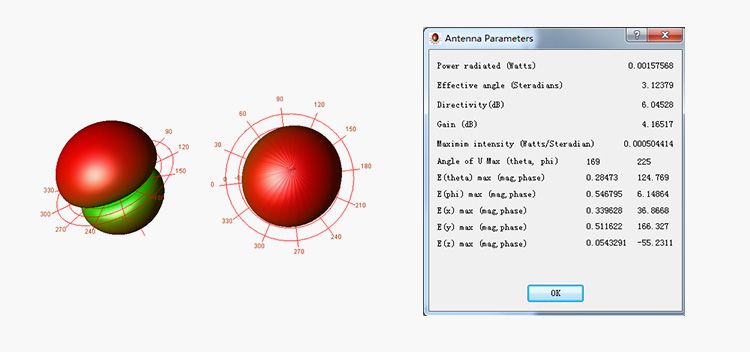

设计·天线
天线是通信系统关键环节
好的天线是通信系统稳定的核心竞争力
规格参数
芯片方案：CC2640R2
蓝牙协议：BLE 5.2
通讯距离：1-100m
发射功率：+5dBm
接收灵敏度：-97dBm
产品尺寸：16*11*2mm
产品简介：主从同时多连高速透传
