ZH2300A Sub-1GHz无线模组

1. 概述

1.1. 介绍

ZH2300A是一款超低功耗、高性能、低成本的无线射频收发模块。它适合于各种140至1020MHz的OOK、（G）FSK无线应用。ZH2300A的高集成度，简化了系统设计中所需的外围物料。高达+20dBm输出功率及-121dBm的灵敏度优化了应用的链路性能。它支持多种数据包格式及编解码方式，使得它可以灵活的满足各种应用对不同数据包格式及编码的需求。另外，ZH2300A还支持64-byte Tx/Rx FIFO，丰富的GPIO及中断配置，Duty-Cycle运行模式，信道侦听，高精度RSSI，低电压检测，上电复位，低频时钟输出，手动快速跳频，静噪输出等功能，使得应用设计更加灵活，实现产品差异化设计。

ZH2300A工作于1.8V至3.6V。当达到-121dBm灵敏度的时候仅消耗8.5mA电流，超低功耗接收模式可以进一步降低芯片的接收功耗：以13dBm输出是仅消耗23mA发射电流。

1.2. 特性

• 频率范围：127至1020MHz

• 调制解调方式：OOK, (G)FSK 和(G)MSK

• 数据率： 0.5 至 300 kbps

• 灵敏度： -121 dBm 2.0kbps, F RF = 433.92 MHz；-111 dBm 50kbps, F RF = 433.92 MHz

• 电压范围：1.8 至 3.6 V

• 发射电流：23 mA @ 13 dBm, 433.92 MHz, FSK；72 mA @ 20 dBm, 433.92 MHz, FSK,

• 接收电流：8.5 mA @ 433.92 MHz, FSK

• 支持超低功耗接收模式

• 睡眠电流：

300 nA, DutyCycle = OFF

800 nA, DutyCycle = ON

• 3-wire SPI 接口

• 支持直通及包模式

• 可配置包处理机及 64-Byte FIFO

• 不归零，曼切斯特，数据白化编解码

• 支持前向纠错

1.3. 应用领域

• 标签读写器

• 无线传感器节点

• 遥控钥匙进入

• 遥控及安防系统

• 工业监控及控制

• ISM 波段数据通讯

• 家居安防及楼宇自动化

• 自动抄表

1.5. 参数

2. 模块尺寸与引脚定义

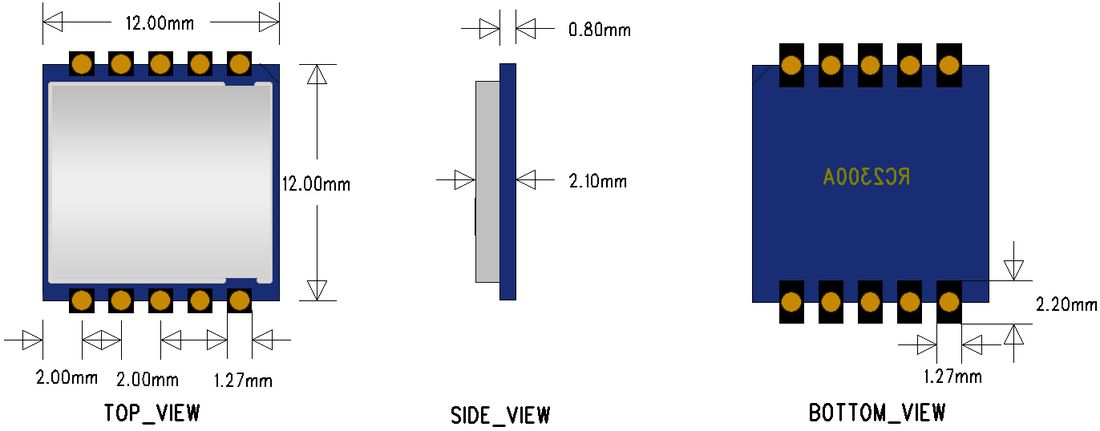

图 3. ZH2300A 尺寸图

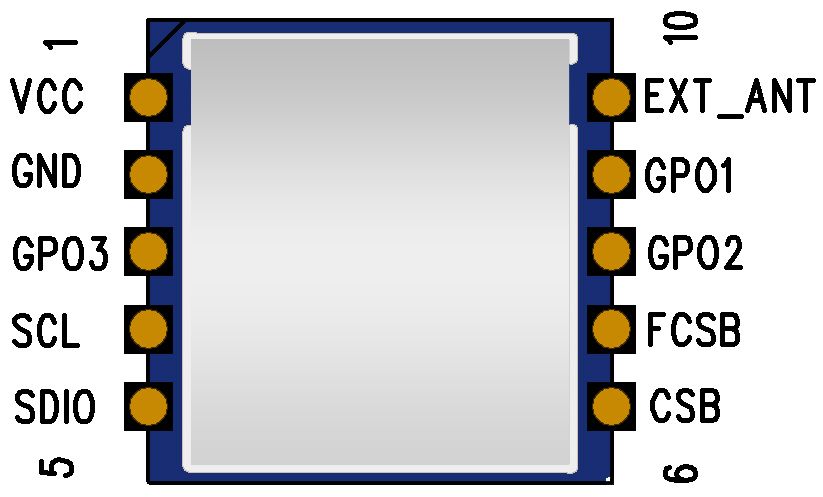

图 4. ZH2300A 引脚定义图（Top View）

引脚定义表
