ZH21L68A LoRa+BLE双模模组

概述

ZH21L68A是智汉科技RF Crazy® 设计的一款高性能、低功耗、小体积的蓝牙5（BLE）+LoRa 无线通信模组，它集成了 Onmicro HS6621CM 2.4GHz 蓝牙射频前端，它拥有ARM Cortex-M4F 内核，此外片上还搭载了Semtech LLCC68 射频收发器和LoRa收发开关。

ZH21L68A 的BLE端主要用于与移动设备进行短距离双向通信，而 LORA 端是与另一个ZH21L68A的LoRa端进行远距离双向通信。BLE端支持蓝牙5.2 协议或2.4G私有协议 ；LoRa端支持传统(G)FSK模式和LoRa调制功能，高达 +21 dBm传输功率，可保障远距离扩频通信，优秀的接收功耗，系专为实现长电池寿命而设计。

ZH21L68A提供了一个完整的BLE+LoRa射频解决方案，它采用邮票焊接设计，提供两个IPEX天线座。帮助用户缩短项目开发周期，大大节省预算和时间。

ZH21L68A 模块高度适用于通过移动设备进行远距离传输的应用场景，包括智能农业、智慧城市、传感器网络、无线通信等远程超低功耗广域物联网场景。

特性

• 模组双天线座子设计，使用IPEX座子天线扣，灵活搭载不同规格天线
• 内含LoRa调制与BLE蓝牙搭配测试，可以做到远距离蓝牙功能
• 手机轻松测试通信性能，上电即可点对点通信
• 内部搭载AT指令，免去通信设计开发，简单AT即可上手操作
• 通信包含加密与非加密控制，自定义加密操作，自主更加安全
• 自主控制数据流转，有效避免通信被恶意截取或者干扰
• 灵活配置LoRa调制参数，有效接入不同信道，实现多通道网络通信
• 不同版本支持低功耗性能，有效节省能耗，延长设备使用寿命

应用领域

智能仪表

智慧农业

智慧城市

智能畜牧业

野外探究

智慧仓储

物流追踪

消防烟感

智能穿戴

智慧泊车

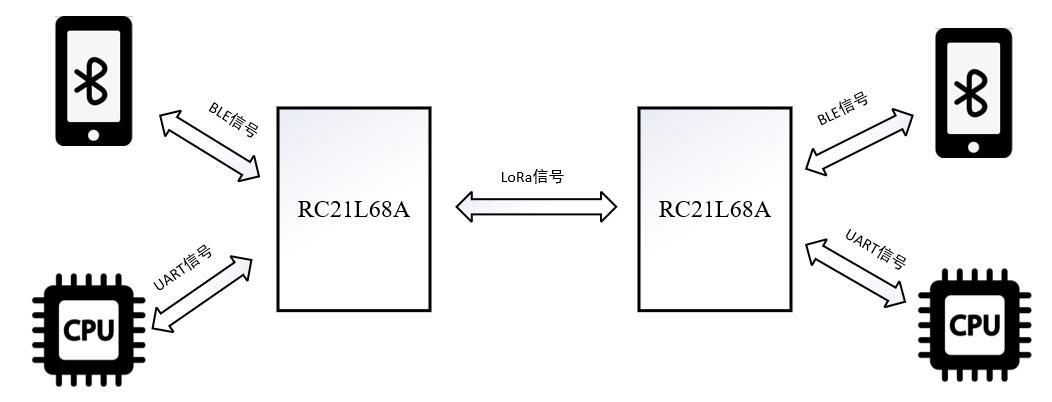

通信原理框架图
