RC52832A 蓝牙BLE5.3模组

型号：ZH52832A

蓝牙模块

ZH52832A 低功耗蓝牙模块，采用Nordic Semiconductor的nRF52832作为核心处理器。模块运行在 2.4 GHz ISM band，GFSK 调制方式(高斯频移键控)，40 频道2 MHz 的通道间隙，3 个固定的广播通道，37 个自

ZH52832A 低功耗蓝牙模块，采用Nordic Semiconductor的nRF52832作为核心处理器

模块运行在 2.4 GHz ISM band，GFSK 调制方式(高斯频移键控)，40 频道2 MHz 的通道间隙，3

宽输出功率调节(-20 dBm～+4dBm)，-96 dBm高增益接收灵敏度

从Nordic Semiconductor推出nRF52832单芯片(SOC)低功耗蓝牙收发器以来，nRF52832就受

nRF52832基于配备512KB flash + 64KB RAM 的 32 位 ARM® Cortex™ M4F M

ZH52832A低功耗蓝牙模块，采用Nordic Semiconductor的nRF52832作为核心处理器。模块运行在 2.4 GHz ISM band，GFSK 调制方式(高斯频移键控)，40 频道2 MHz 的通道间隙，3 个固定的广播通道，37 个自适应自动跳频数据通道，物理层可以和经典蓝牙RF组合成双模设备，2 MHz 间隙能更好地防止相邻频道的干扰。宽输出功率调节(-20 dBm～+4dBm)，-96 dBm高增益接收灵敏度。

从Nordic Semiconductor推出nRF52832单芯片(SOC)低功耗蓝牙收发器以来，nRF52832就受到了市场强烈的关注。nRF52832基于配备512KB flash + 64KB RAM 的 32 位 ARM® Cortex™ M4F MCU 而构建。具备丰富的模拟和数字周边产品，可以在无需 CPU 参与的情况下通过可编程周边产品互联(PPI)系统进行互动。灵活的引脚），GPIO映射方案可使I/O(例如串行接口、PWM 和正弦解调器)根据PCB需求指示映射到任何设备引脚。这可实现完全的设计灵活性及引脚位置和功能。

该款模块可用于开发基于蓝牙4.0/4.2/5(BLE低功耗蓝牙)的消费类电子产品，手机外设产品等，为客户产品与智能移动设备通讯提供快速的BLE解决方案。

项目	指标
芯片型号	nRF52832QFAA
工作电压	1.7V 至 3.6V，推荐为3. 3V
工作频率	2402 MHz ～ 2483.5MHz
发射功率	-20 dBm～+4dBm(正常0dBm输出)
接收灵敏度	-96dBm

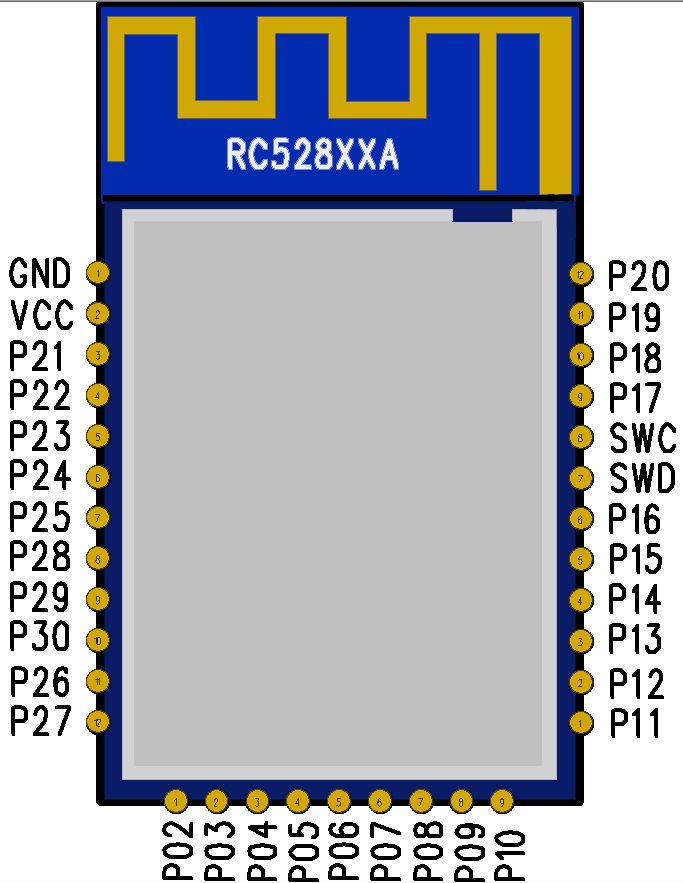

GPIO数量	32个
RAM	64KB
FLASH	512KB
频率误差	±20KHz

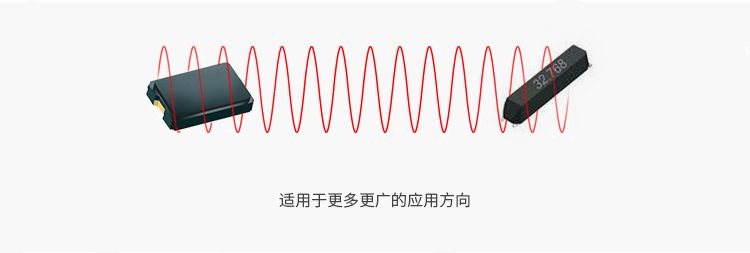

工作温度范围	-20℃ ~ +70℃ （芯片支持-40℃~+85℃，可通过更换晶体调整工作温度范围）
存储温度范围	-40℃ ～ +85℃ （芯片支持-40℃~+125℃，可通过更换晶体调整存储温度）
