双通道温度采集终端

产品参数

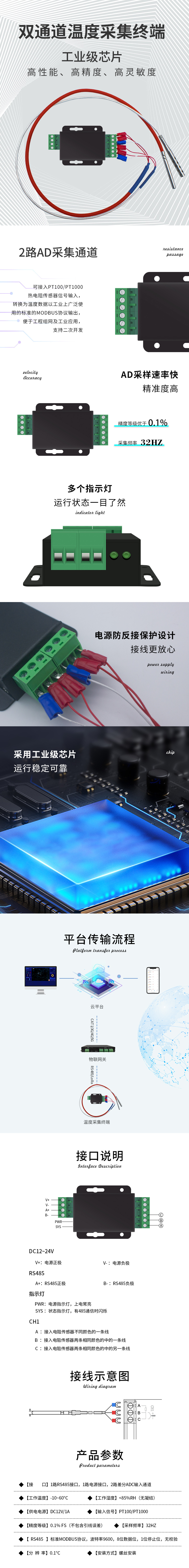

ZH1025是一款高性能、高灵敏度的温度数据采集终端，具有2个通道AD采集端口，可接入PT100/PT1000热电阻传感器信号输入，转换为温度数据以工业上广泛使用的标准的MODBUS协议输出，便于工程组网及工业应用，支持二次开发。支持以RS485通信方式与上位机通信，快速组建测温系统。

产品特点：

2路AD采集通道，可接入PT100和PT1000热电阻。

AD采样速率快，精度高。

体积精致小巧，安装便捷灵活。

使用标准的MODBUS协议输出，便于工程组网及工业应用。

电源防反接保护设计，接线更放心。

多个指示灯，运行状态一目了然。

采用工业级芯片，运行稳定可靠。

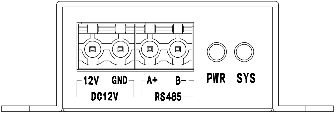

一、产品接口说明

● DC12V

12V ：电源正极

GND ：电源负极

● RS485

A+：RS485正极

B- ：RS485负极

● 指示灯

PWR：电源指示灯，上电常亮

SYS ：状态指示灯，有485通信时闪烁

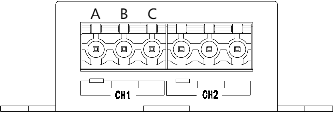

● CH1

A ：接入电阻传感器不同颜色的一条线

B ：接入电阻传感器两条相同颜色中的一条线

C ：接入电阻传感器两条相同颜色中的另一条线

● PT100/PT1000接线示意图

规格参数

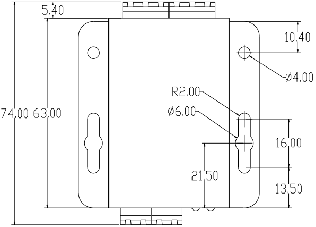

产品尺寸说明

尺寸单位：mm

设备参数
