ZH1268A LoRa模组

型号：ZH1268A

LoRa模块

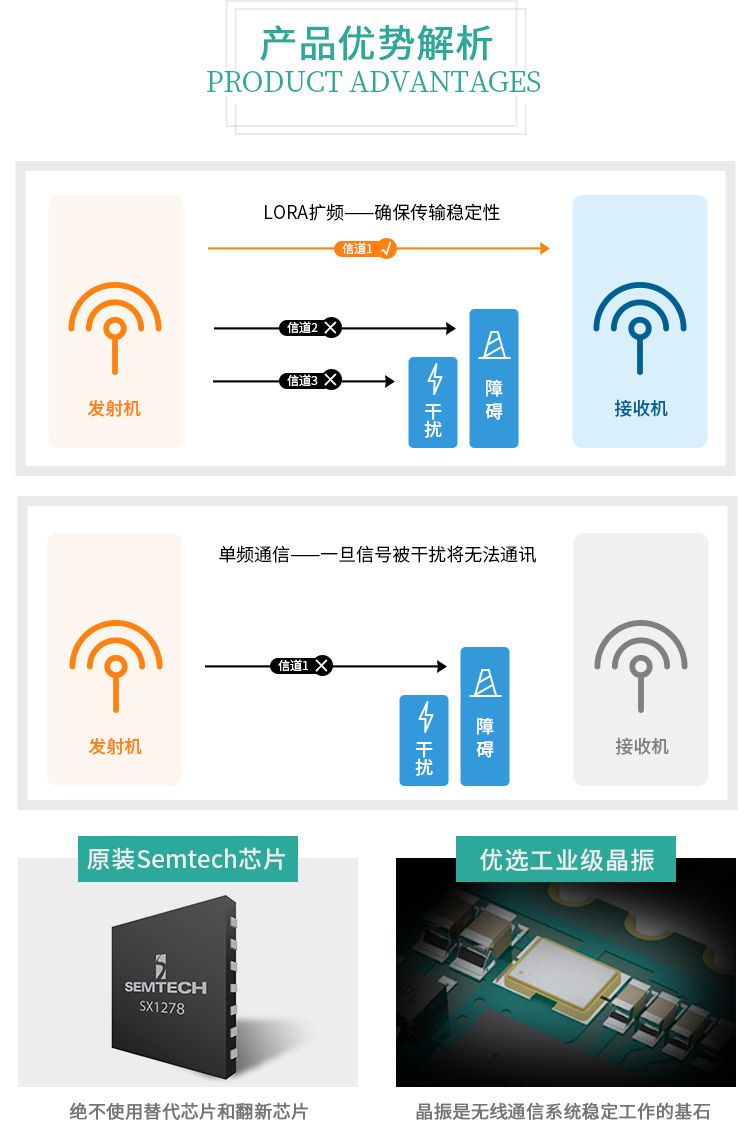

ZH1268A基于Semtech SX1268射频收发器设计的一款高性能、超低功耗、小体积、低成本的LoRa®模块。它支持传统(G)FSK模式和LoRa调制功能，高达 +22 dBm传输功率，可保障远距离扩频通信。

覆盖410MHz - 525MHz 的连续频率范围

高达+22 dBm 输出功率

极低的接收电流消耗：4.6 mA

LoRa 的可编程比特率范围为 1.76 kbps 到 62.5，FSK 为 300 kbps

高灵敏度：低至 -148 dBm

在 LoRa 模式下，共信道抑制为 19 dB

FSK、GFSK、MSK、GMSK、LoRa 和长距离 FHSS 调制

支持LoRaWAN开发适用于多个频段，结合 LoRaWAN 网关，快速接入 TTN（The Things Network）等云服务器

基于超快速AFC的自动通道活动检测(CAD)

内置位同步器，可用于时钟恢复

ZH1268A是基于Semtech SX1268射频收发器设计的一款高性能、超低功耗、小体积、低成本的LoRa®模块。它支持传统(G)FSK模式和LoRa调制功能，高达 +22 dBm传输功率，可保障远距离扩频通信。仅 4.2 mA 的有源接收消耗电量，系专为实现长电池寿命而设计。
ZH1268A采用邮票焊接口形式，提供IPEX天线座以及外接天线引脚。这样使您可以方便地将该模块集成到设备主板上，大大节省您在整个产品设计过程中的预算和时间。
ZH1268A 模块高度适用于智能农业、智慧城市、无线抄表、传感器网络、无线通信等远程超低功耗广域物联网场景。

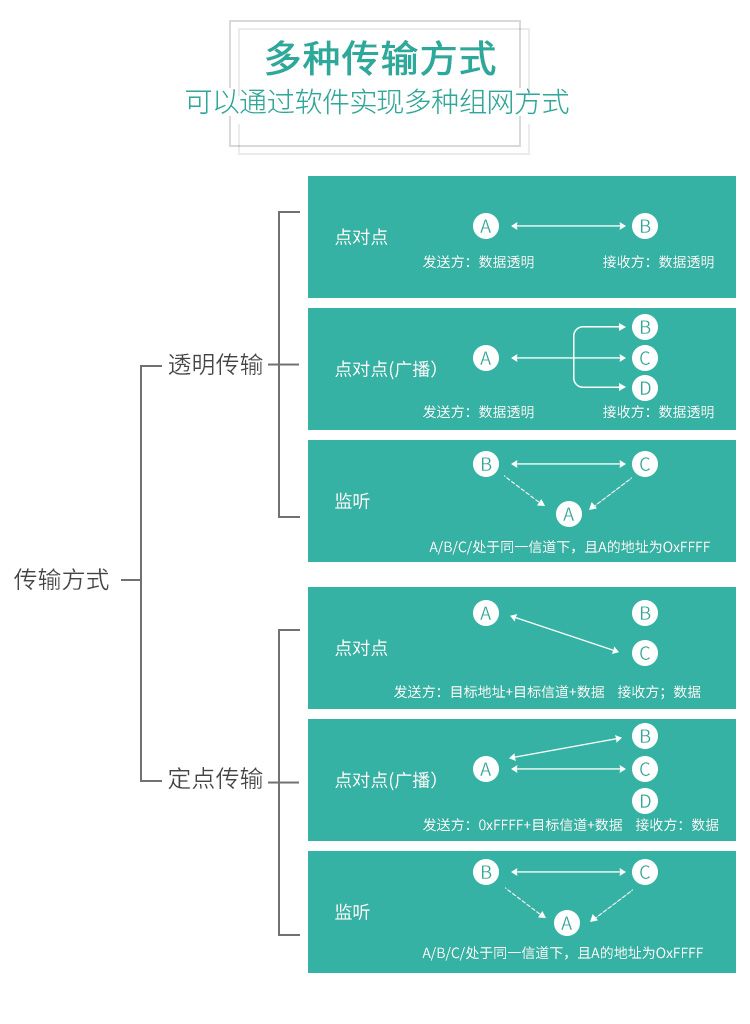

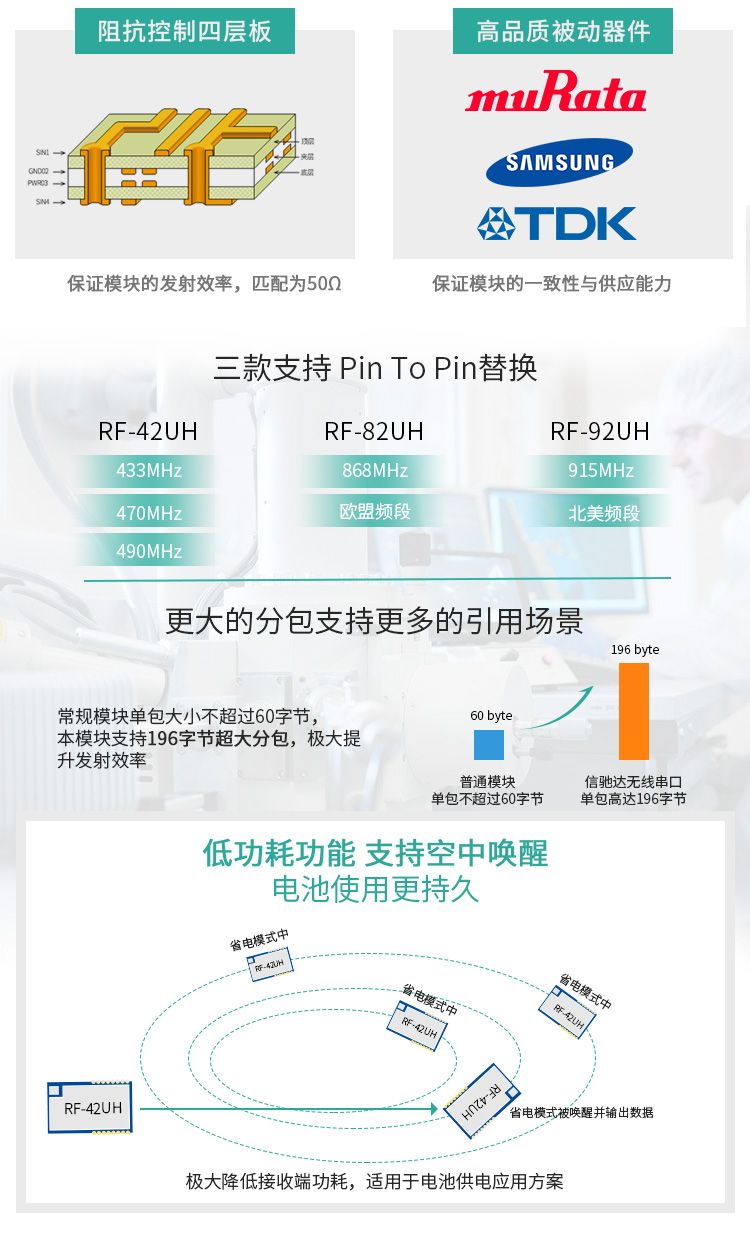

模组特性

覆盖410MHz - 525MHz 的连续频率范围
高达+22 dBm 输出功率
极低的接收电流消耗：4.6 mA
LoRa 的可编程比特率范围为 1.76 kbps 到 62.5，FSK 为 300 kbps
高灵敏度：低至 -148 dBm
在 LoRa 模式下，共信道抑制为 19 dB
FSK、GFSK、MSK、GMSK、LoRa 和长距离 FHSS 调制
支持LoRaWAN开发适用于多个频段，结合 LoRaWAN 网关，快速接入 TTN（The Things Network）等云服务器
基于超快速AFC的自动通道活动检测(CAD)
内置位同步器，可用于时钟恢复

应用领域
• 智能电表
• 供应链和物流
• 楼宇自动化
• 农业传感器
• 智慧城市
• 零售店传感器
• 资产跟踪
• 街道照明
• 倒车雷达
• 环境传感器
• 医疗保健
• 安全传感器

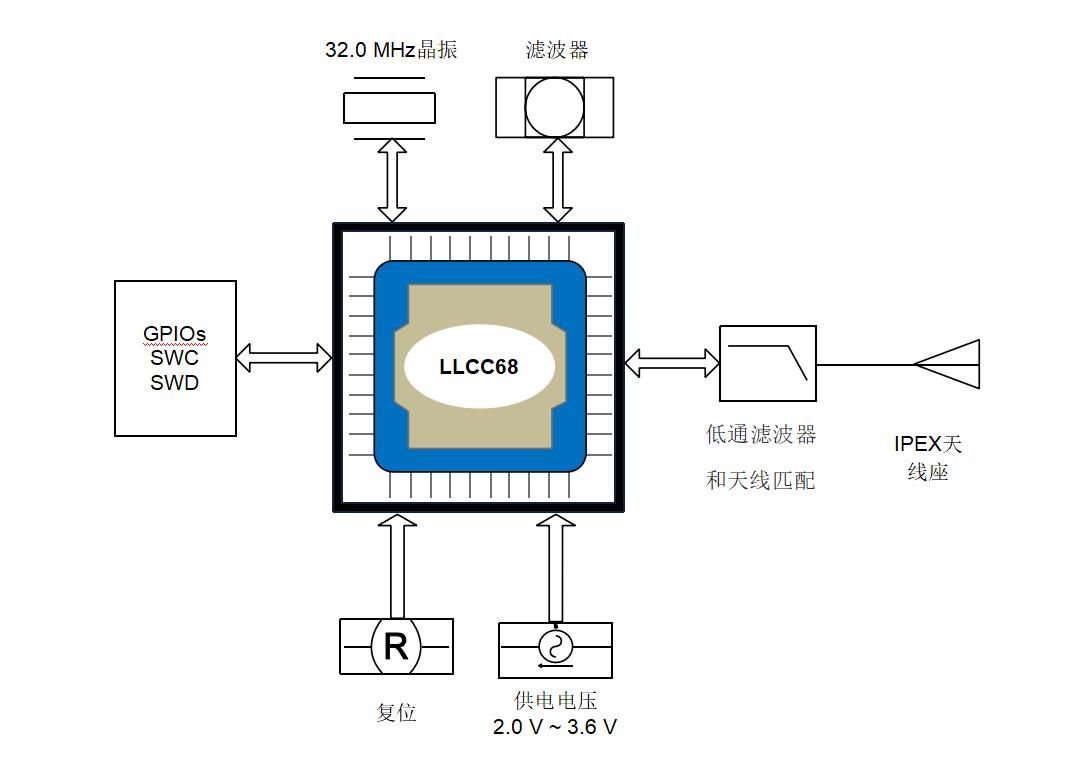

原理框架图

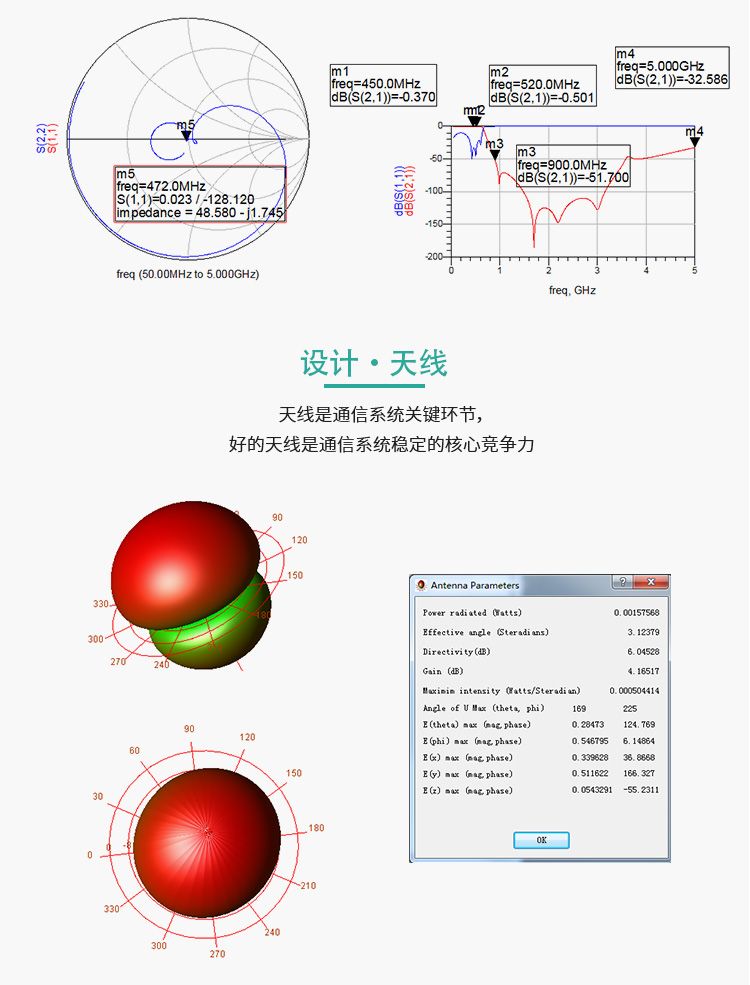

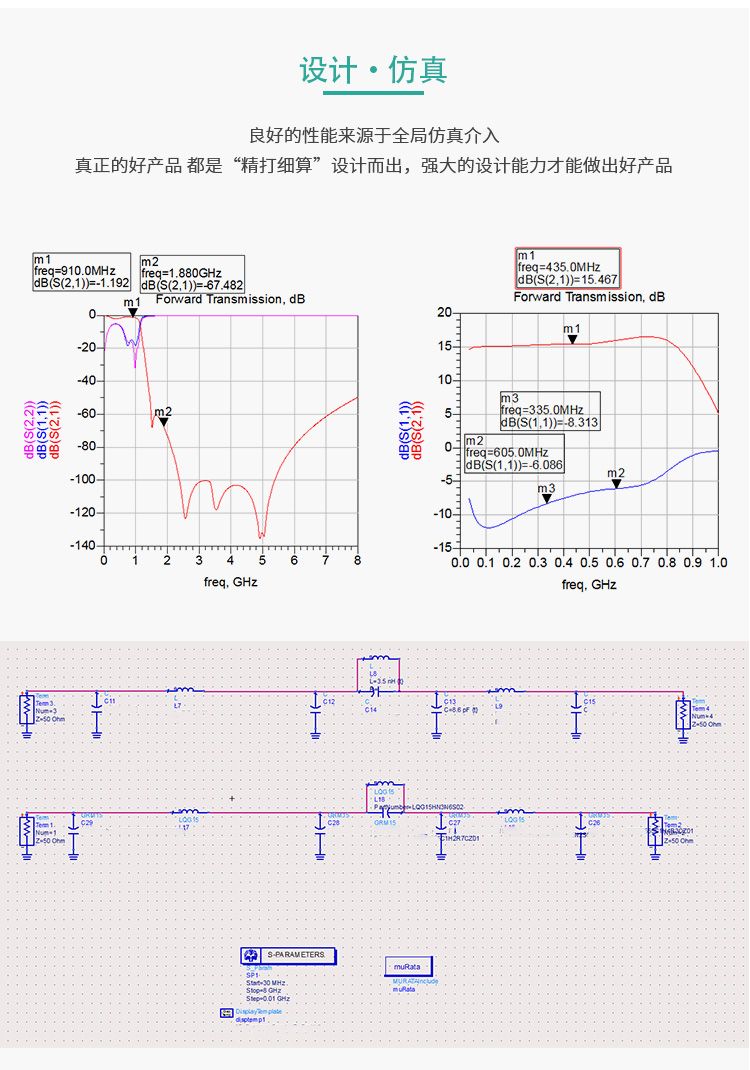

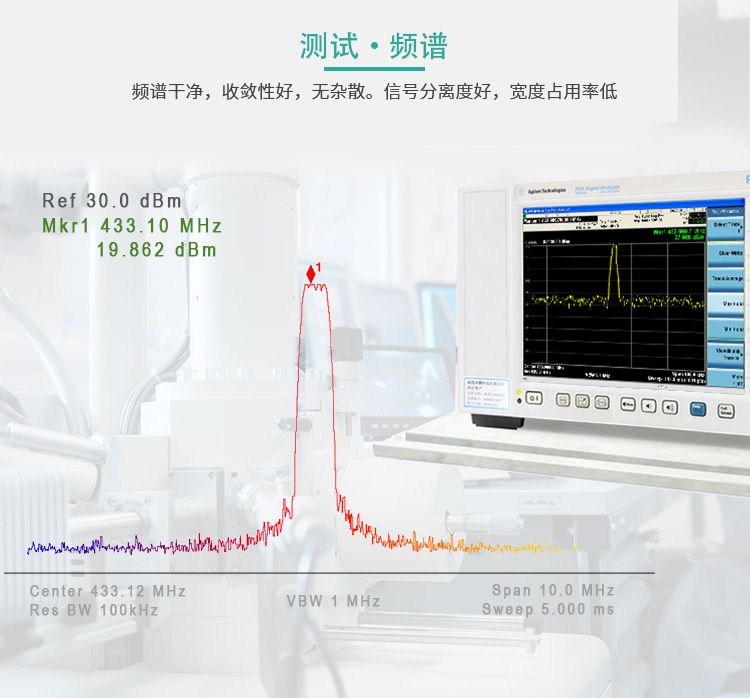

模组参数

芯片型号	SEMTECH SX1268
工作频段	410 - 525 MHz
信号调制	LoRa / (G)FSK
通信速率	0.018~62.5Kbps(LoRa) 0.6~300Kbps((G)FSK)
最大发射功率	+22 dBm
接收灵敏度	-148 dBm

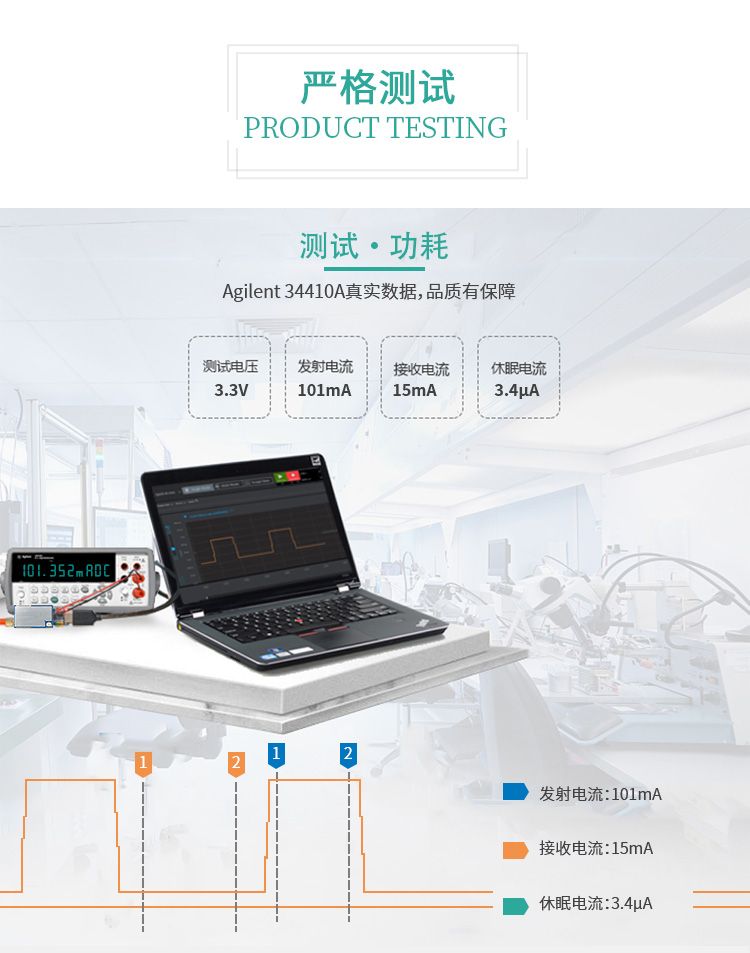

功耗	深度睡眠模式电流：600 nAu IDDTX @+15dBm：48mA IDDRX @DC-DC：5.7mA @LDO：10.1 mA
晶振频率	32 MHz
工作电压	1.8 ~ 3.9V，推荐为 3. 3V
封装方式	SMD
通讯接口	SPI
天线	IPEX或外接天线
模块尺寸	17 * 16.0*2.2 mm
工作温度	-40 ℃ ～ +85 ℃

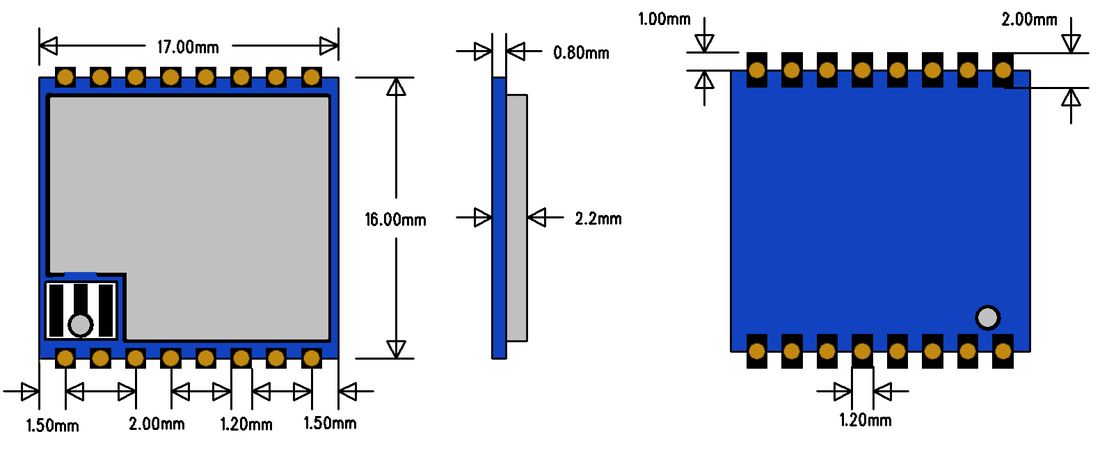

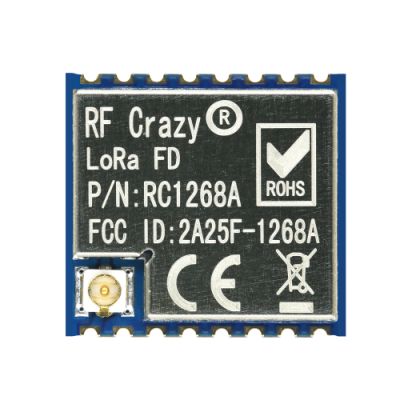

模块尺寸与引脚定义

RC1268A

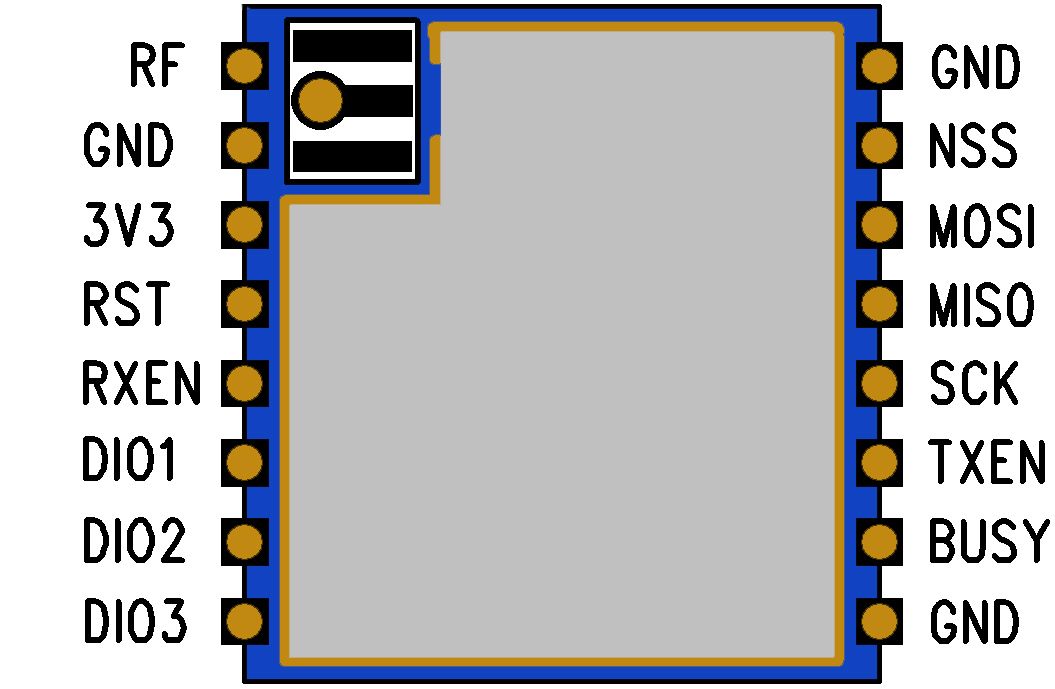

引脚定义表

引脚序号	名称	功能	备注
1	RF	ANT	外部天线引脚
2	GND	-	模块地
3	3V3	VCC	电源输入脚
4	RST	RESET	复位脚，低电平使能
5	RXEN	RXEN	使能，接收引脚
6	DIO1	I/O	数字I/O
7	DIO2	I/O	数字I/O
8	DIO3	I/O	数字I/O
9	GND	-	接地
10	BUSY	BUSY	状态指示脚
11	TXEN	TXEN	使能，发射引脚
12	SCK	SPI_SCK	时钟脚
13	MISO	SPI_MISO	SPI从机输出
14	MOSI	SPI_MOSI	SPI从机输入
15	NSS	SPI_NSS	SPI片选脚
16	GND	-	模块接地
