毫米波雷达呼吸心跳传感器

产品描述

本雷达产品为采用毫米波雷达技术， 实现人体生物感知以及人体的呼吸心率探测。通过对人员运动的多普勒参数及人员的生理参数同步感知技术，实现特定场景下人员状态的无线感知。本产品通过 wifi连接数据上云， 连接阿里云物联网平台。通过数据流转服务，将产品实时上传的数据进行转发。

雷达模块的收发天线均采用单阵元天线形式， 该天线形式主要适用于床头安装，覆盖范围广。本雷达产品具有以下工作特点：

可实现卧床人员的呼吸、心跳相关生命体征的检测；

可进行有无人的探知，保证实时输出；

可进行大幅体动的探测并进行输出；

可进行低通气/呼吸微弱/呼吸暂停风险的探测并输出预警；

连接 WiFi 后，数据通过云端接口转发，提供通信协议；

产品输出功率较小，耗能低；

毫米波辐射功率小，对人体无危害；

产品不受光照、粉尘、温度等因素影响，隐私性好。

产品封装：

外壳体积：=98 mm（长）×60 mm （宽）×32 mm （高）

接口： Type-C 母口

使用说明

产品安装方式及工作模式

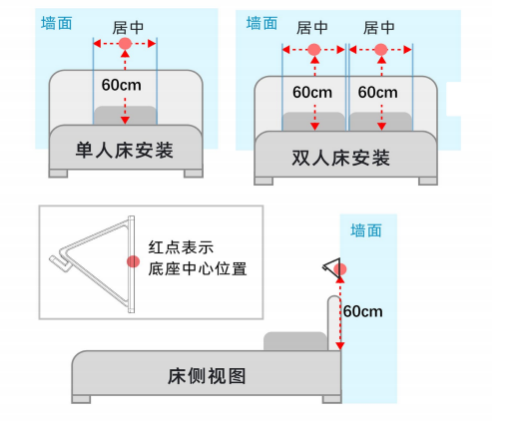

3.1 雷达产品安装方式

考虑到客户实际使用场景， 本产品安装在使用者床头的墙壁上，

高度为距离床板 60cm ，让胸腔位于雷达的天线探测范围内。

底座的样式仅供参考，根据版本不同会略做更改，以实际交付时

为准。

注： 在安装过程中，请尽可能保持雷达正朝向胸腔。

在雷达产品工作时， 确保探测目标周围没有金属强反射物体存在。

对应人体探测， 不同体位可能影响雷达作用距离，雷达不保证所有状态均能

达到测量高准确度。

3.2 雷达产品工作模式

工作模式下， 雷达周期性给出当前雷达探测区域内人员存在性状态以

及运动状态，主要包括：

1. 无人状态；

2. 有人状态；

3. 有人状态下的呼吸率、心率数值；

4. 有人状态下的呼吸暂缓、微弱或呼吸暂停风险预警；

5. 有人状态下的异常提供状态预警；

雷达状态输出逻辑如下：

A ．在雷达周围环境≥2 米且无人条件下，输出无人状态，此时不输出呼吸心跳。

B ．当存在全身性大幅体动类似于床上进行翻身或是剧烈咳嗽等动作时，输出体动状态。

C ．当存在超过 15 秒钟低通气状态时，雷达将检测到并输出呼吸

微弱状态。

D ．其余均处于呼吸正常状态。

3.3 物联网数据转发

本产品连接阿里云物联网平台，数据传输协议为 MQTT，传输数据为

JSON 格式。通过AMQP 数据流转服务，将设备上传的消息进行转发，客户可以在服务端对转发的消息进行接收。

4.注意事项

4.1 ．启动时间

由于本产品在初始上电工作时， 需要对内部电路完全复位， 才能保证产品正常工作。 因此产品初始上电工作时，需要开机稳定时间≥60s ，才能保证后续输出参数的有效性。

4.2. 有效探测距离

雷达的探测距离与目标 RCS、环境因素关联较大，有效探测距离 可能随着环境及目标改变而变化，随着被测者年龄、体型的不同， 因此有效探测距离在一定范围波动属于正常现象。

4.3. 电源

雷达对电源品质的要求， 高于常规低频电路，用一般的电源线和 充电头可能会引入噪声，导致探测准确度下降。为了保证雷达工作的准确性，请使用随机配送的电源线及充电头。

4.4. 安装位置

远离电器出风口，如电风扇、空调、暖风机等， 防止损伤内部芯

片，避免安装于潮湿环境，如加湿器、卫浴间等。

5.常见问题

干扰因素：雷达属于电磁波探测传感器，活动的非生命体会导致误报。 金属、液体的运动，会导致误判。通常电风扇，贴近雷达的宠物， 金属窗帘的晃动都会引起误判。雷达需要在安装角度以及安装场所上进行规划。

非干扰因素：雷达电磁波会穿透人体的衣物、窗帘、薄木板、玻璃。

需要根据应用，决定雷达的安装角度以及性能。

半干扰因素：雷达判断人体存在，不适合直接面对空调。空调内部电 机会导致雷达误判。需要雷达产品不直接面对空调或者同空调同一方向。

6.免责声明

我司认为在出版时尽量做到文档描述的准确无误。考虑到产品的技术复杂性及工作环境的差异性， 但仍难以排除个别不准确或不完备之描述，

故本文档仅作用户参考之用。我司保留在不通知用户的情况下对产品做出更改的权利，我司不做任何法律意义上的承诺和担保。鼓励客户对产品和支持工具最近的更新提出意见。
