毫米波雷达物位计
型号：ZHIS024 行业传感器毫米波雷达物位计，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到15m, 盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，无需现场布线使得安装便捷简易。
- 毫米波雷达物位计，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品
- 产品最大量程可以达到15m, 盲区在10 cm以内
- 由于它工作频率更高，带宽更大，测量精度更高
- 产品提供支架的固定方式，无需现场布线使得安装便捷简易
产品描述
毫米波雷达物位计，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品。产品最大量程可以达到15m, 盲区在10 cm以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，无需现场布线使得安装便捷简易。
使用说明
安装注意点：
安装需要注意的两点：（1）保证仪表垂直于水面（2）避免发射波束照射到干扰物，产生虚假回波。典型工况参见以下几点。
•保证水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。
仪器安装位置示意图
•保证波束范围内没有干扰物，如河岸岸边。
仪器安装位置示意图
•仪器安装至少离侧壁20cm，地下管网安装尽量靠近下水井中央，否则井壁容易产生干扰信号，影响测量判断。
安装至少离容器壁20cm
产品参数
产品有以下特点：
•毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
•5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
•最窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
•一体化透镜设计，体积精巧。
•显控和水位计采用分离设计，可定制。
•低功耗运行，寿命大于3年。
•支持Cat1(4G),LoRa/LoRaWAN无线转输。

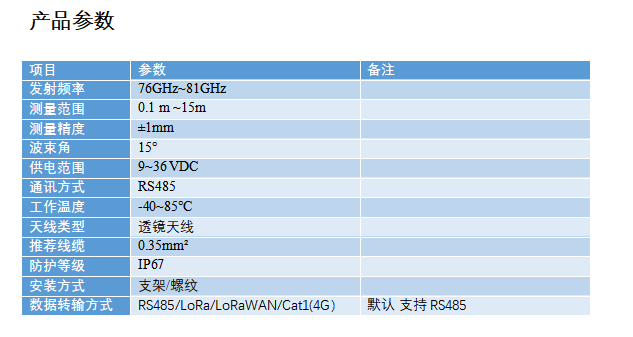

规格参数
产品尺寸

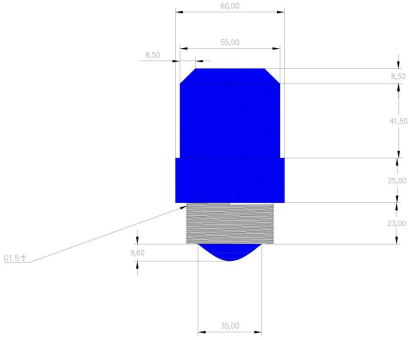

不锈钢结构尺寸示意图

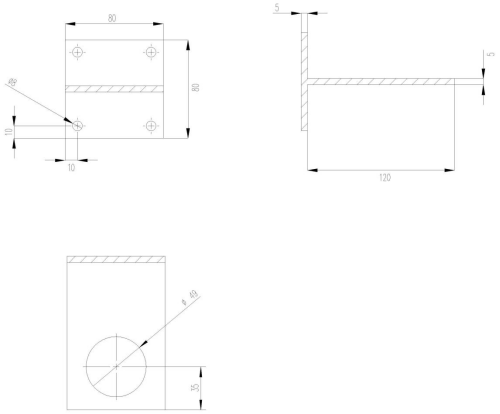

支架结构尺寸示意图
PP结构尺寸示意图

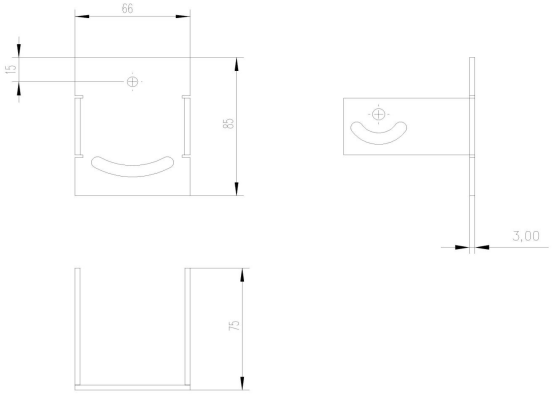

支架结构尺寸示意图
